deniba

avatar

Localisation : aube
Messages : 133
Date d'inscription : 02/01/2012

MessageSujet: Re: Man 18.232 Pimange   Lun 8 Oct 2012 - 18:31

Resma fournit les cotes, c'est comme ça que je me suis rendu compte que je ne pouvais pas intégrer l'escalier sous ma cellule ...
Revenir en haut Aller en bas
pimange

avatar

Localisation : Savoie
Messages : 78
Age : 54
Date d'inscription : 23/01/2012

MessageSujet: Re: Man 18.232 Pimange   Mar 9 Oct 2012 - 21:07

suite...





Détails des fixations semi rigides de la cellule.





Essai de la moto sur le porte moto.
Le bac supérieur est pour les 2 pneus de secours.



Vue de l'escabeau de "secours" sous la trappe de l'escalier.



Escalier déplié.

Bonne soirée à tous.
Revenir en haut Aller en bas
http://askatasun.jimdo.fr
pimange

avatar

Localisation : Savoie
Messages : 78
Age : 54
Date d'inscription : 23/01/2012

MessageSujet: Enfin fini, ouf !   Jeu 16 Mai 2013 - 22:50

Bonjour à tous,
après quelques mois de boulot intense pour finir le camion, voici le résultat:





Des petits, voir des grands soucis avec la Dreal pour la RTI, une histoire de directive européenne de freinage, si quelqu'un peut m"aider, c'est avec plaisir car c'est un casse tête.
Heureusement le contrôle technique est bon, c'est déjà ça.

Un premier galop d'essai pour visiter la famille dans le sud ouest.
Deux ou trois améliorations à envisager.
Un petit salut à notre ami docteur Man à Montpellier avec un accueil extra. Grand merci !

Le grand départ est prévu courant juin, par le Canada, rejoindre Christian (Gremmlins) entre autres voyageurs...

A suivre avec d'autres photos de l'intérieur.
Revenir en haut Aller en bas
http://askatasun.jimdo.fr
mathbac

avatar

Localisation : Haute Savoie
Messages : 682
Age : 41
Date d'inscription : 12/09/2011

MessageSujet: Re: Man 18.232 Pimange   Ven 17 Mai 2013 - 8:56

Super, ton camion a fière allure.

Tres Beau résultat que cette transformation et cette deuxième vie pour un camion de chantier.

Tu as en plus la chance d'enchaîner avec un départ en voyage........grand projet cheers

Je ne pourrai pas t'aider pour ton problème de freinage.

PS: quel est le fournisseur de tes fenêtres?

Revenir en haut Aller en bas
http://www.lesracam.fr
L'auteur de ce message est actuellement banni du forum - Voir le message
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1570
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: Man 18.232 Pimange   Ven 17 Mai 2013 - 14:10

Bonjour,

très beau boulot, réalisation avec le voyage au bout de la dernière ligne droite.
Soumets nous ton problème de directive sur le freinage pour que nous puissions t'aider.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1441
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: Man 18.232 Pimange   Ven 17 Mai 2013 - 15:29

Bonjour Jean-Hervé,

En effet beau travail, tu as du y passer quelques centaines, voir plusieurs milliers d'heures de boulot... En tous les cas mes félicitations... Maintenant montres nous l'intérieur.
Belle réalisation.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jali

avatar

Localisation : mechelen belgique
Messages : 18
Age : 61
Date d'inscription : 28/04/2013

MessageSujet: Re: Man 18.232 Pimange   Ven 17 Mai 2013 - 17:04

Bonjour Pimange,

Superbe réalisation, ... je me souviens du camion de départ. Mon futur Jalimobil devrait lui ressembler comme un frère quand il sera terminé. Je viendrai probablement souvent faire appel à ton expérience vu la similitude de la base.

@+ et bon vent!

Jack
Revenir en haut Aller en bas
pimange

avatar

Localisation : Savoie
Messages : 78
Age : 54
Date d'inscription : 23/01/2012

MessageSujet: Les photos de l'intérieur arrivent doucement !   Sam 18 Mai 2013 - 20:11

Bonjour à tous,

Mathieu, les fenêtres viennent d’Allemagne via un distributeur à Montpellier, mais elles ont un marquage qui n'ai pas homologué en France je crois, je te confirmerais au passage de la Dreal.

Momo, le coffre sur la cabine est quasi vide, il nous servira uniquement pour les vélos lors des traversées ou dans les pays froids...

Christian, je t'envoie un MP pour t'exposer mon problème avec la Dreal.

Les photos de l'intérieurs vont suivre demain car nous vivons dedans et c'est un peu le B..... Il faut faire du rangement.

Revenir en haut Aller en bas
http://askatasun.jimdo.fr
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1113
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: Man 18.232 Pimange   Dim 19 Mai 2013 - 6:30

Bonjour Jean Hervé.

Super réalisation, c'est devenue un beau camion bien équilibré.

Est ce que tu as la possibilité de faire encore une photo de la gallérie de toit sur la cabine ?
Et la hauteur intérieure c'est 200 cm ?

Salutations Campo
Revenir en haut Aller en bas
pimange

avatar

Localisation : Savoie
Messages : 78
Age : 54
Date d'inscription : 23/01/2012

MessageSujet: Le même vu de l'intérieur   Dim 19 Mai 2013 - 20:23

Toute l'électricité est en 220v, avec 2 parcs de batteries AGM 24v 320A et un convertisseur pur sinus 2500w.
Chauffage Wébasto avec aérotherme, radiateur vertical et sèche serviettes salle de bains. Chauffe-eau de 25 litres.
Circulateur via échangeur à plaques pour récupérer le circuit eau moteur.
1000 litres de carburant, 700 litres d'eau en réservoirs plastiques, et 2x65 litres en réservoirs inox pour de l'eau très propre, sur le robinet de droite.
1000w de panneaux solaires sur le toit de la cellule et le coffre cabine.
Bac sous cellule avec les chaines à neige.
2 groupes électrogènes Honda EU20i, couplables entre eux.
2 trappes de toit Lewmar.
Lave-linge en soute.
Climatisation cellule en soute.

Le coin cuisine. Plaque de cuisson Webasto gas-oil.

L'accès lit bébé fermé.

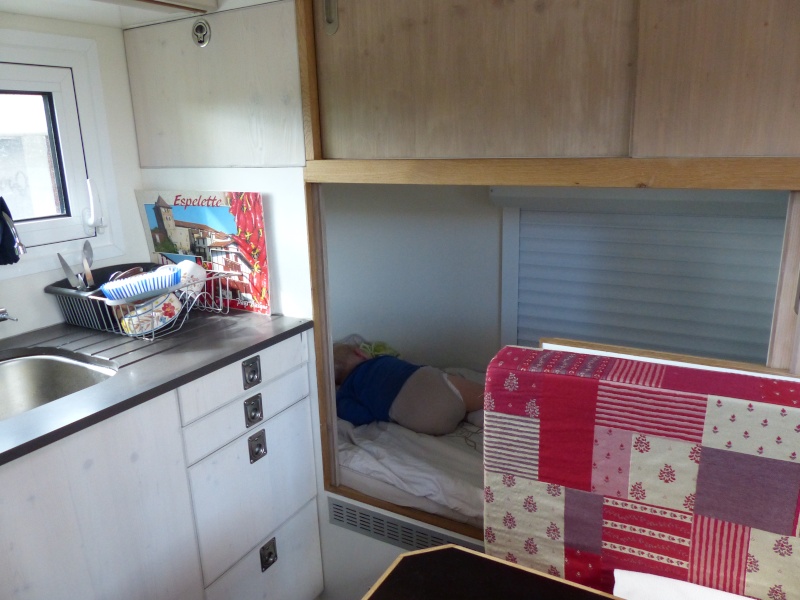

Le même ouvert, avec le passage cabine fermé par un volet roulant alu.

Le coin repas...

Les WC sur glissières au dessus du bac à douche et rétractable sous le lit.

La douche.

L'accès douche, porte frigo-congélateur à gauche et escaliers pour la chambre parents.

La chambre parent pieds

La chambre parent têtes

Panneau de commande sur le coté du frigo

Revenir en haut Aller en bas
http://askatasun.jimdo.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1441
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: Man 18.232 Pimange   Dim 19 Mai 2013 - 20:37

Salut Jean Hervé,

Bravo pour cet intérieur bien pensé. Ta famille pourra apprécier. As-tu évalué tes heures de travail???
Bons voyages pour le futur.
JM

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
pimange

avatar

Localisation : Savoie
Messages : 78
Age : 54
Date d'inscription : 23/01/2012

MessageSujet: Photos suite   Dim 19 Mai 2013 - 20:38

Pour Campo, la galerie...



Pour Mathieu, détail d'une fenêtre.

Les bacs à chaines, sous cellule et au dessus des réservoirs avec jeu pour la flexion chassis.

Vue arrière

Merci à toutes vos bonnes réalisations et idées qui m'ont permises d'arriver à ce résultats.
Si quelqu'un désire plus de photos ou des compléments d'infos, je reste ouvert à l'échange bien sur...
Revenir en haut Aller en bas
http://askatasun.jimdo.fr
mathbac

avatar

Localisation : Haute Savoie
Messages : 682
Age : 41
Date d'inscription : 12/09/2011

MessageSujet: Re: Man 18.232 Pimange   Dim 19 Mai 2013 - 20:49

Impressionnant tout ce que tu as pu mettre dans ton camion Shocked

Bravo cheers

Quand partez vous précisément?

Je te contact en MP pour une éventuelle visite .........faut qu'on discute bounce
