MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Jan 2013 - 23:59

Bonjour Guy,

tres belle face avant, bravo pour ce travail!

J'ai remarqué que tu avais un échappement vertical au moment de la livraison et qu'il n' y est plus actuellement.

Si tu avais conservé cet échappement vertical, quelle distance entre la cabine et la face avant de la cellule fallait il respectée?

merci
Revenir en haut Aller en bas
http://www.lesracam.fr
GUY33

avatar

Localisation : Gironde
Messages : 11
Age : 62
Date d'inscription : 15/08/2011

MessageSujet: Re: TGM 13.290 GUY33   Mer 16 Jan 2013 - 17:43

Salut Mathieu,

C'est exact, le camion a été livré avec un échappement vertical (erreur de commande). Il a été démonté et installé devant la roue arrière droite. je ne peux pas te dire quelles auraient été les dimensions entre la cabine et l'avant de la cellule car mon idée originale était de déplacer le pot.
Cordialement
GUY33
Revenir en haut Aller en bas
GUY33

avatar

Localisation : Gironde
Messages : 11
Age : 62
Date d'inscription : 15/08/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 8:43

Bonjour,

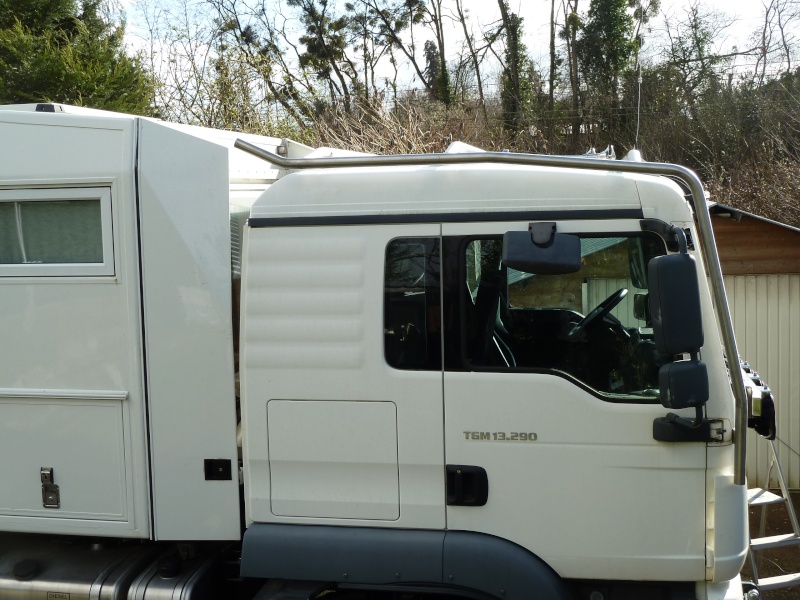

Voici le montage en cours de la galerie. Nous l'avons fait volontairement légère pour ne pas fatiguer les supports de cabine et pour l'esthétique.
Cordialement
GUY33





Revenir en haut Aller en bas
JFH

avatar

Localisation : FLEURIEU SUR SAONE 69250
Messages : 254
Date d'inscription : 14/04/2013

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 11:54

salut Guy,

En effet beau travail, sobre et efficace...!!!

@micaleMAN

JFH
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 16:01

Bonjour Guy,

Tres très sympa ta galerie. Je n'en avais jamais vu telle que la tienne: proche de la carrosserie et bien profilée.

Je travaille sur la mienne et j'ai choisi des tubes de 48 inox. Je pensais passer par dessus les trompes et du coup il me faut poser le premier tubes a 17 cm du pavillon. C'est un peu bizarre a l'œil.

Concernant l'angle de cintrage au niveau de la calandre/pare brise tu as combien?

Comptes tu installer des malles sur ta galerie?

Merci
Revenir en haut Aller en bas
http://www.lesracam.fr
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 21:01

Bonsoir Guy
Merci de nous avoir montré ce design qui me plait beaucoup. Je suis curieux de voir si tu vas pouvoir remonter le pare soleil plexi.
Mon idée c'est de te copier en ultra léger. J'ai déjà les tubes inox en diam 33mm /2mm et les points de fixations.
Mon exemple avant le tien était VEKA

Salutations Campo



Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 21:24

mathbac a écrit:
Bonjour Guy,

Tres très sympa ta galerie. Je n'en avais jamais vu telle que la tienne: proche de la carrosserie et bien profilée.

Je travaille sur la mienne et j'ai choisi des tubes de 48 inox. Je pensais passer par dessus les trompes et du coup il me faut poser le premier tubes a 17 cm du pavillon. C'est un peu bizarre a l'œil.

Concernant l'angle de cintrage au niveau de la calandre/pare brise tu as combien?

Comptes tu installer des malles sur ta galerie?

Merci

Bonsoir,

Nous avons pris des tubes de 50 mm. Je dis nous car notre ami Bernard en fabrique deux identiques, une pour Jean-Marie et une pour moi.

L'angle de cintrage du bas du tube est de 11°

Oui nous allons installer une malle alu fabriquée sur mesure qui devrait dépasser de quelques centimètres le toit de la cellule.

Cordialement
GUY33

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 21:29

campo a écrit:
Bonsoir Guy
Merci de nous avoir montré ce design qui me plait beaucoup. Je suis curieux de voir si tu va pouvoir remonter le pare soleil plexi.
Mon idéé c'est de te copier en ultra léger. J'ai deja les tubes inox en diam 33mm /2mm et les points de fixations.
Mon exemple avant le tien était VEKA

Salutations Campo

Salut Campo,
Merci pour les photos du VEKA... le look de notre galerie sera top... ne t'inquiète pas, on a pensé au pare-soleil
Cordialement
GUY

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1478
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 22:09

Bonjour,

Je suis surpris que la Belgique s’inquiète du pare soleil !!!!!!!!!!!!!!

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 22:25

Merci pour ces infos.

Comment allez vous faire avec les trompes sur le toit pour installer les malles?


Revenir en haut Aller en bas
http://www.lesracam.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Jeu 5 Mar 2015 - 23:13

mathbac a écrit:
Merci pour ces infos.

Comment allez vous  faire avec les trompes sur le toit pour installer les malles?

La malle se trouvera sur l'arrière de la galerie. Regarde bien les photos.


_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 GUY33   Sam 7 Mar 2015 - 9:25

Bonjour,
J'ai encore une fois regardé dans le détail.
Est ce que vous avez vissé ou collé les 3 traverses sur le toit ?
Salutations Campo
Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Sam 7 Mar 2015 - 21:00

campo a écrit:
Bonjour,
J'ai encore une fois regardé dans le détail.
Est ce que vous avez vissé ou collé les 3 traverses sur le toit ?
Salutations Campo

Salut Campo,

Comme tu as du le voir je réponds pour GUY33. Les trois traverses sont vissés sur le toit en utilisant les fixations d'origine MAN.
Amicalement
JM/GUY33

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Sam 7 Mar 2015 - 21:04

momo01 a écrit:
Very Happy Very Happy Je connais un binôme qui aura fiere allure aux States,

attention les Cowboys nous voila les durs, les purs du Sud Ouest ....

On voudrait tellement en être avec vous ...

Heureusement nos routes se croisent sur Gap,

Amities a vous quatre,

ktmo

Salut Momo,

Au rassemblement il n'y aura qu'un camion, celui de JM... vous allez pleurer quand vous le verrez !!!!! Les cowboys vont jeter leur Chévy...
Bien cordialement
JM/GUY33

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Lu04

avatar

Localisation : Belgique Bousval
Messages : 177
Age : 48
Date d'inscription : 27/11/2014

MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Nov 2016 - 9:41

Bonjour Guy33,
Je suis à la recherche de bonnes idées pour la réalisation de la rampe 4 phares xénon.
Peux tu me donner ton avis sur la position des tiens?
Ta rampe bascule pour permettre l'ouverture de la calandre?
Où as tu placé les boitiers transfo de chaque phare?
Bref, peux tu m'en dire plus STP Laughing
Merci
Cordialement
Lu04
Revenir en haut Aller en bas
https://www.facebook.com/manmaxlu/?ref=aymt_homepage_panel
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Nov 2016 - 13:29

Lu04 a écrit:
Bonjour Guy33,
Je suis à la recherche de bonnes idées pour la réalisation de la rampe 4 phares xénon.
Peux tu me donner ton avis sur la position des tiens?
Ta rampe bascule pour permettre l'ouverture de la calandre?
Où as tu placé les boitiers transfo de chaque phare?
Bref, peux tu m'en dire plus STP Laughing
Merci
Cordialement
Lu04
Salut,

C'est moi Jean-Marie qui gère le compte de Guy33.
La rampe des quatre phares Hella, longue portée à Led  pour JM et au Xénon pour Guy33, est exactement de même conception. Cherche sur mon forum tu auras une bonne vue du montage.
Sur la rampe de Guy33, les transfos sont montés à l'intérieur de la cornière et donc sont protégés.
La rampe est reprise sur les charnières de la calandre et bascule avec celle ci lors de l'ouverture. C'est une pièce entièrement en inox passivée finition chromée.
Cordialement
Jean-Marie/Guy33

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Lu04

avatar

Localisation : Belgique Bousval
Messages : 177
Age : 48
Date d'inscription : 27/11/2014

MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Nov 2016 - 14:02

Bonjour Jean- Marie,
J'avais remarqué que vous aviez une rampe similaire mais par contre tu as mis des phares led donc tu ne dois pas être confronté au "stockage" des transfos je suppose? d'où ma demande pour la rampe de Guy33. Je vais regarder sur tes photos. C'est une construction personnelle ou faite par une société, cad je peux demander de me la construire?
Cordialement
Luciano
Revenir en haut Aller en bas
https://www.facebook.com/manmaxlu/?ref=aymt_homepage_panel
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Nov 2016 - 14:30

Salut Luciano,

C'est exact les phares à led Hella ont les transfos inclus dans le phare. Ils sont très puissants mais un peu chers.

C'est un copain qui m'a fabriqué la rampe. Si tu es interressé je peux te mettre en contact avec lui en MP

Cordialement
JM

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Lu04

avatar

Localisation : Belgique Bousval
Messages : 177
Age : 48
Date d'inscription : 27/11/2014

MessageSujet: Re: TGM 13.290 GUY33   Mar 15 Nov 2016 - 14:41

Re Jean- Marie,
Oui ce serait avec plaisir. Perso je récupère les 4 phares Xénon qui étaient sur le camion et donc je me retrouve avec les 4 boitiers transfo à caser sur la rampe, sinon je pense que j'aurais mis des LEDs, plus simple je pense..
Merci donc de me mettre en contact avec ton copain.





Revenir en haut Aller en bas
https://www.facebook.com/manmaxlu/?ref=aymt_homepage_panel
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 GUY33

Revenir en haut Aller en bas

TGM 13.290 GUY33
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
