 Réalisation cablage sous une cellule

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1460
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 7:52



_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
mathbac



Localisation : Haute Savoie
Messages : 668
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 14:22

le problème de cette solution, c'est la gestion des ponts thermiques et l'etenchéité à l'air.

est'il possible d'avoir l'ensemble de l’équipement dans la partie isolé/chauffée de la cellule?
Revenir en haut Aller en bas
http://www.lesracam.fr
G16



Localisation : GRIMBERGEN-BELGIQUE
Messages : 702
Date d'inscription : 18/08/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 17:35

mathbac a écrit:
le problème de cette solution, c'est la gestion des ponts thermiques et l'etenchéité à l'air.

est'il possible d'avoir l'ensemble de l’équipement dans la partie isolé/chauffée de la cellule?


Moi j'ai la meme configuration, si on se fait des soucis pour des ponts themiques pour qq passe cables ,oublie de mettre des portes et des fenetres aussi alors......

Et l'etanchité a l'air et l'eau il y a une solution miracle : le silicone Shocked
Moi j'ai acheté les tubes de sikaflex par boite, Embarassed

J'ai egallement passé le test laboratoire , pour la pousiere ,les pistes du Maroc,Tunisie et Libie ,pour l'eau le climat en Belgique et les gues en Islande.

Le seul qui a souffert est mon airco monte dans le planché ,donc il doit rester accessible afin de pouvoir le nettoyer de temps a autre.


Salutations

_________________
Gerrit16
Man Tgm 13-280 4x4
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.fuoristrada.be
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1460
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 17:54

Bonjour,

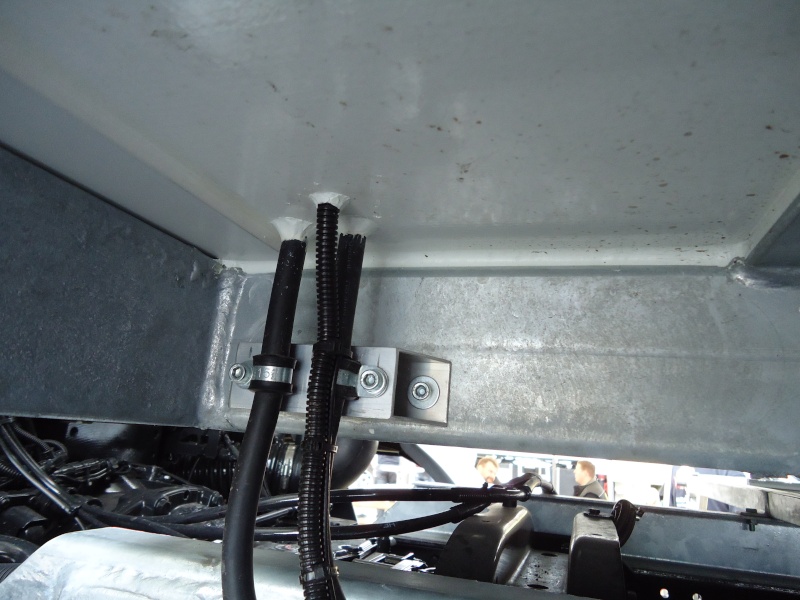

de mon coté je voulais montrer la gaine de protection annelée, la réglette permettant de tenir avec des tyraps la gaine de protection et un câblage propre (gaine parallèle, bien maintenue donc ne craignant pas les vibrations,.....)
Pour le passage des câbles il existe des passages de cloison presse étoupe.

Cordialement.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
heroeslegend



Localisation : grenoble
Messages : 33
Age : 50
Date d'inscription : 15/12/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 21:19

Bonjour a tous, dans l'industrie il existe des passe câble étanche et coupe feu.

[Vous devez être inscrit et connecté pour voir ce lien]

A +
xavier
Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1050
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mer 20 Juin 2012 - 22:27

Bonsoir,

Comme G16 explique le Sikaflex reste un produit passe partout pour étancheité.
Le type 221 est universel, tiens longtemps, ne durcit pas, seche lentement et peut encore être enlevé par après pour faire des réparations/modifications.
Mais toujours bien reflechir parce que l'eau rentre aussi par l'intérier des gaines de protection



@heroes
Ce matériel est très performant, pas toujours facile à poser et surtout le problème du prix !
Ideal pour certaines passages dans les coffres électriques extérieures.

Salutations Campo
Revenir en haut Aller en bas
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1382
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Dim 16 Sep 2012 - 21:18

Bonjour à tous,

pour étayer la philosophie de Cricri, voici comment j'ai protégé les deux cables de puissance 24 V reliant le compartiment moteur au compartiment électrique se trouvant à l'arrière de ma cellule dans un coffre sous le lit.

Les cables (en clair sur la photo) cheminent à l'intétieur du chassis



Le cable de 95mm² est mis dans une gaine pour le protéger contre le frottement, il est maintenu par des colliers plastiques. Sur la photo suivante on peut voir deux colliers qui vont venir en contact avec l'angle de la ferrure.

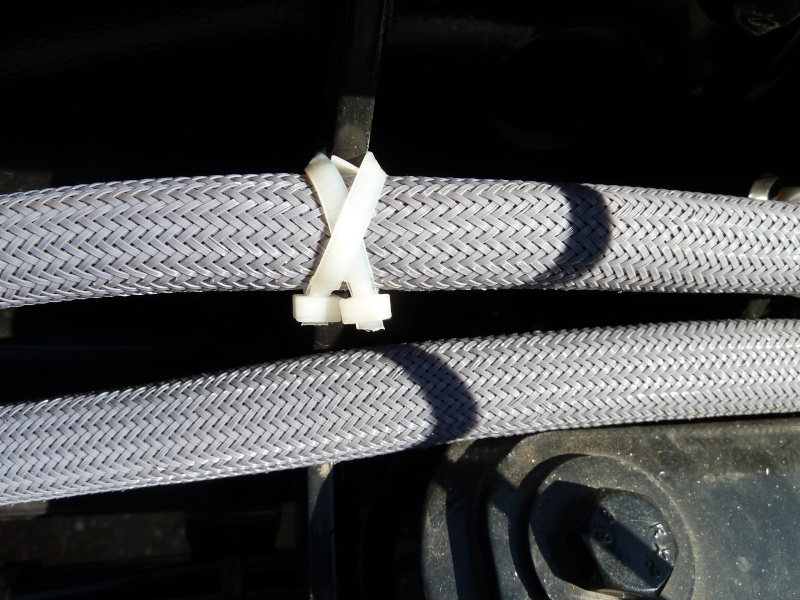

Puis le cable est maintenu sur la ferrure par des colliers croisés, ainsi les cables sont immobilisés et sont solidement fixés.









Tout le matériel se trouve chez tous les grands fournisseurs de matériel électrique





_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Lun 17 Sep 2012 - 14:18, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1460
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Lun 17 Sep 2012 - 0:23

Bonsoir,

malgré la section, tout les rayons de courbures sont respectés.
C'est beau !!!!!! mais il manque la photo avec les plaquettes fixées sur le chassis évitant les interférences mécaniques .

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1382
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: Réalisation cablage sous une cellule   Mar 18 Sep 2012 - 16:35

cricri1333 a écrit:
Bonsoir,

malgré la section, tout les rayons de courbures sont respectés.
C'est beau !!!!!! mais il manque la photo avec les plaquettes fixées sur le chassis évitant les interférences mécaniques .

salut Christian,

je n'ai pas retrouvé la photo. pas grave je la refais en fin de semaine.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
