MessageSujet: TGM 13.290 BIGMAN   Dim 30 Déc 2012 - 23:05

Préparation de mon camion MAN TGM 290 4x4 BL
Juste un peu de retard pour vous présentez mon camion.
Il est arriver chez MAN truck bordeaux en février



Installation des réservoirs et divers circuits électriques par Man


Installation des deux réservoirs  de 400litres



Ensuite transport chez brevet à bourg en Bresse pour découpe de la cabine



Étape suivante direction Allemagne chez ORMOCAR pour construction cellule et faux châssis



La cellule en fabrication pendant le mois de  septembre

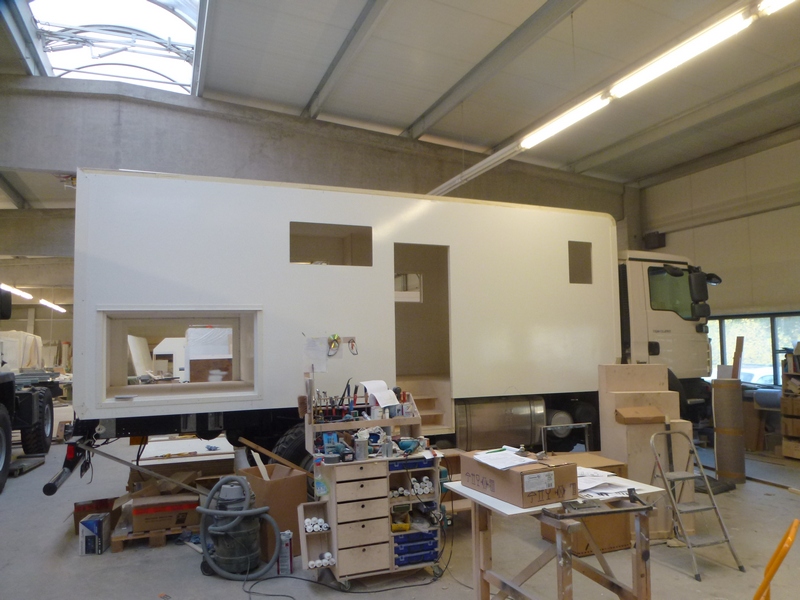

Montage de la cellule sur le châssis en octobre

Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Lun 31 Déc 2012 - 15:40

merci de nous présenter ton camion.....c'est beau....c'est motivant cheers

je suppose que la découpe par Brevet et non par Ormocar est une question d'homologation Française?

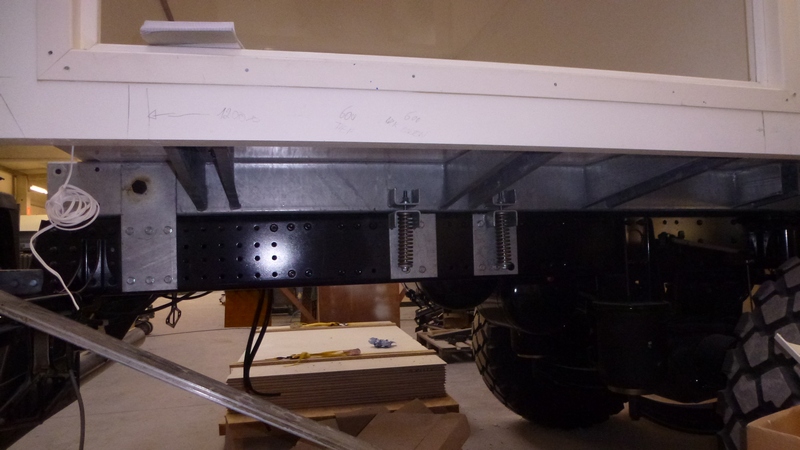

Peux tu poster plus de photos du faux châssis et des fixations/ressort sur le chassis du camion?

combien de ressort sur la longueur su châssis?

Je suppose que c'est un empattement 4200.

Merci
Revenir en haut Aller en bas
http://www.lesracam.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Lun 31 Déc 2012 - 18:34

Salut Guy,

Bravo pour ce super projet.... très beau cadeau de Noël. Bonne continuation.
J'en profite pour te présenter mes meilleurs voeux ainsi qu'à ton épouse.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
BIGMAN 33

avatar

Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: TGM Bigman   Jeu 3 Jan 2013 - 10:22

Bonjour Matbac,

Pour répondre a tes questions ,Le camion a un empattement de 4200cm, la découpe de la cabine à été réaliser par brevet, rien a dire au niveau qualité, par contre il ne veulent pas ce casser la tête pour améliorer les dimensions.
J'ai peu de photos du faux châssis car en deux visite, la construction avait avancée.


A l'avant il en a deux


J’espère avoir répondu a tes questions.
Cordialement
Guy (bigman)
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Jeu 3 Jan 2013 - 12:54

merci Guy pour tes photos, c'est parfait et ça répond en effet à mes questions

Encore une petite:

je vois que pour les coffres, ils ont fixés un cadre (en PVC à priori).

Sais tu si la feuillure fait partie de ce cadre ou est ce une feuillure réalisée dans la paroi de la cellule?

je me demande si ils réutilisent la chute de la coupe du panneau de la cellule ou si il crée les portes de coffres dans un panneau supplémentaire.

merci
Revenir en haut Aller en bas
http://www.lesracam.fr
BIGMAN 33

avatar

Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Jeu 3 Jan 2013 - 22:30

Bonsoir mathbac,

j'y vais mardi prochain , je vais prendre d'autres photos et leur poserai la question, mais tout les cellules qu'il construise ce font de la même manière.
Tu peux demander au ancien comme guérit ou jean marie .
Réponse et photos vers le 15 janvier

Guy (bigman)
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 4 Jan 2013 - 14:58

BIGMAN 33 a écrit:

Tu peux demander au ancien comme guérit ou jean marie .


Guy (bigman)

J'attends des réponses des "anciens" et tes réponses/photos du 15 janvier avec hâte bounce
Revenir en haut Aller en bas
http://www.lesracam.fr
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 707
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 4 Jan 2013 - 20:27

mathbac a écrit:
BIGMAN 33 a écrit:

Tu peux demander au ancien comme guérit ou jean marie .


Guy (bigman)

J'attends des réponses des "anciens" et tes réponses/photos du 15 janvier avec hâte bounce


Mathieu , on ne le sait pas trés bien , les découpes sont faites dans le paneau avant assemblage de la "boite " .Et donc cela me parait logique qu'on récupère la découpe pour en faire la porte/clapet de coffre.

Mais lors de ma derniére visite il y a un an ( avec campo ) on a vue des portes et des clapets de coffres tout faits dans un coin , donc on a un doute......

photo de l'assemblage de ma "boite " ( oublie le porteur Iveco , c'était une erreur de débutant )





par contre les ouvertures pour les fen^tres sont fait aprés assemblage


_________________
Gerrit16
Man Tgm 13-280 4x4
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.fuoristrada.be
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 11 Jan 2013 - 11:28

G16, on dirait que les découpes dans les paroies sont faites sans feuillures et que c'est le cadre en PVC rapportés/collés dans ces ouvertures qui contient la feuillure.
Feuillure sur laquelle les portes vont venir s'appuyer quand elles sont fermées.

Guy pourra confirmer lors de sa prochaine visite de son camion.
Revenir en haut Aller en bas
http://www.lesracam.fr
BIGMAN 33

avatar

Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: Suite du MAN de bigman   Ven 18 Jan 2013 - 22:17

Bonjour,

Je suis un peu en retard pour les photos mais les occupations , etc ..
Les travaux avancent mais le calendrier s'allonge a ce PETER KUHN ( patron de la société ORMOCAR ), fini fin février ou début mars .

Bloc de clim et en arrière, éléments de chauffage a circulation d'eau.

Avant gauche avec bac a douche .

Chaudière gasoil EBESPACHER qui sera protégé par un petit coffre.

Coffre droit avec partie technique eau et chauffage , le chauffe eau de 30L ce trouve juste derrière la parois ou est fixer la pompe .

Centre avant gauche, partie cuisine .

Salon et lit en travers arrière, le grand réservoir d'eau propre 380L, sera sous la banquette du salon juste au-dessus de l'essieu arrière.

Vue vers avant, avec la porte d’accès à la cabine .

Installation électrique et batteries , situer dans la soute arrière, au-dessus de l'essieu.
Voila ou en est mon camion rendez vous début février pour la suite .
La technique pour télécharger les photos et relativement facile , Merci Jean-Marie .
La longueur de la cellule est de 6 m.
Cordialement a tous
GUY (bigman)

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: TGM 13.290 BIGMAN   Sam 19 Jan 2013 - 14:25

Merci Guy pour ces photos et les infos.

Phil
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Lun 21 Jan 2013 - 20:53

merci Guy de partager la construction avec nous Wink

concernant les coffres et ouvertures: as tu pu vérifier que le cadre dans la paroi est rapporté et collé dans l'ouverture crée lors de la découpe?

si c'est le cas, de quoi est il composé?

si c'est pas le cas, comment font'ils?

Ou seront disposées les batteries?

De combien le bac à douche est surélevé par rapport au plancher?

Le réservoir eux grises est dans la cellule ou sous le châssis?

merci et n’hésites pas sur les photos....on adore cheers
Revenir en haut Aller en bas
http://www.lesracam.fr
BIGMAN 33

avatar

Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: Suite et fin de mon camion   Jeu 16 Mai 2013 - 22:51

Bonjour à tous,

J'ai pris un peu de retard pour vous présentez les dernières photos de la construction de mon camion, les voici.

Maité devant sa cuisine



Le porte roues arrière avec treuil mécanique.

Porte d'entrée et escalier 3 marches électrique.

Frigo, congélateur a compresseur séparé, et armoire de rangement.

Douche et éclairage LED.

WC avec broyeur et lavabo avec douchette.

Tableau de commande électrique.

L’intérieur fini , le jour du départ.

Le jour du départ de chez Ormocar.

Petite ballade dans les Vosges le 23 mars, avant de prendre le chemin de bordeaux.


Depuis le retour bientôt 2 mois d'attente du passage à DREAL, Franchement ça use les nerfs.
Nous avions programmer d'aller à bad kissingen avec , Malheureusement nous serons contraint de prendre la voiture et l’hôtel...
Voila à des jours meilleurs sur les pistes et routes.

Guy et Maité (Bigman )


Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 17 Mai 2013 - 18:40

beau camion !!!!!!! avec une belle disposition intérieure ......

Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 707
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 17 Mai 2013 - 21:51

Beau boulot , on voit bien la signature Ormocar.

J'espere que l'attente en valait la peine.....maintenant encore le coté administratif et puis ........roulez jeunesse Smile

Salutations

Gerrit

_________________
Gerrit16
Man Tgm 13-280 4x4
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.fuoristrada.be
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1478
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Ven 17 Mai 2013 - 22:17

Bonjour,

et un petit coup de pineau pour clôturer cette belle réalisation.
Sur les photos Maité est déjà au fourneau nous devrions nous régaler.
Le Grand Voyage dans quelques jours, encore de la patiente.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Sam 18 Mai 2013 - 7:10

Bonjour Guy

Merci pour les photos.
Impressionnant de voir notre grand frère terminé.
Et tout nos félicitations pour le travail de Peter K et son équipe.
Quelle était la longueur totale de la caisse ?
Selon mes souvenirs c'est sur l'empattement 4250 mm et suspension pneumatique AR.

Pour améliorer la vue sur le porte à faux:
Est ce que le pare chocs arrière ne se trouves pas (très)trop au fond puisque selon l'Europe il peu aller
jusque 40 cm sous la caisse et bien sûr en respectant le maximum de 55 cm à partir du sol.
Mais peut être que tu as libéré la place pour des futurs coffres ?
Dans mon cas je déplaces également les phares de reculs de quelques trous sur le châssis après "le passage administratif"


Bonne continuation Campo
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Sam 18 Mai 2013 - 11:17

Belle réalisation.

Dommage pour BK, sinon pour rouler en France tu peux faire un certificat temporaire 1mois renouvelable une fois sans trop de problemes dans l'attente de la RTI.
Revenir en haut Aller en bas
http://www.lesracam.fr
BIGMAN 33

avatar

Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 BIGMAN   Dim 19 Mai 2013 - 11:27

Bonjour campo et Momo,

La longueur de ma cellule et de 6m, le camion a un empattement de 4250 et suspensions pneumatique à l’arrière.
Frigo et congélateur marque Kisman fourni par Ormocar, four microondes Smasung acheté boulanger, lave linge Electrolux boulanger, Four gaz Theffort, Wc Jabsco, plaque de cuisson ? je dois vérifier.
Évier et robinetterie Leroy merlin, Lit Lattoflex général de literie(origine Belgique), Autoradio Pionner.
Pour le moment nous ne modifions rien en attente du passage à la DREAL.
Ensuite ajout de coffres arrière ainsi que sous le parc batteries camion, montage d'une barre anti encastrement relevable, ajout de feux latéral et arrière de recul.
Remonter les feux du camion le plus haut possible et protection grilles, ajout de longue portée avant et montage des amortisseurs CPS.
Si tout va bien Essai du camion sur pistes Maroc en octobre novembre et préparations complémentaire pour départ pour Am du Sud.

Cordialement a tous

Guy (Bigman)
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 BIGMAN

Revenir en haut Aller en bas

TGM 13.290 BIGMAN
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Sofaï et sa Big Man

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
