 TGM 13.290 Campo Tipmatic

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4 ... 8 ... 14  Suivant
AuteurMessage
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Ven 20 Juil 2012 - 0:27

Cricri cela ne me semble pas ideal pour commencer afro

JM: Le revetement de sol? rien c'est une planche de bois de 27mm le plus bas possible.
Je vais devoir chauffer légerement parce que il n'y a pas d'isolation et je vais mettre 350 de litres d'eau dans le garage sous le lit + la technique Victron.
Je vais fixer les velo/moto/roue avec quelques rails avion.

Le frigo Waeco HDC190 est mesuré sur 120H x 50L x 58P
Il est donc plus petit que sur la photo.

Campo




Revenir en haut Aller en bas
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1372
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Ven 20 Juil 2012 - 21:38

Salut Campo,

Merci pour ta réponse. je pense que je vais mettre un revêtement caoutchouc noir avec pastilles... c'est hyper costaud

Bravo pour le combi Frigo / congélateur. C'est un bel appareil. Tu vas l'alimenter en 24V ou en 220V???

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Ven 20 Juil 2012 - 23:49

Salut Jean Marie !

Bonne idée de mettre un caoutchoux dans le coffre.
Je vais dabors faire le coffre et la technique Victron qui vient dedans et le revettement de sol plus tard.

Le frigo/surgelateur HDC190 est uniquement 12/24V.
Cette serie HDC n'est pas vraiment connu mais j'ai des bonnes expériences.
Luc à le modèle HDC 220 qui est plus grand mais je n'ai pas trouvé la place pour le mettre.
Voice quelques photos du montage de la tourelle froide avec micro ondes et chauffage que j'aime bien de Luc1234 :






Ma philo est que le surgélateur doit être présent.
La capacité du frigo peut toujours être agrandi en mettant un box suplémentaire dans le coffre.

Alimentation sur secteur uniquement possible avec le Victron Multiplus 3000/24V/70A allumé.
Le tout avec 4x220Ah GEL et 4 solaires de 130W + régulateur MPPT.
Un peu grand mais nécessaire à cause de la climatisation en 24V et les chauffages.

Campo

Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Sam 21 Juil 2012 - 21:26

Encore une vue hélicoptère avant la pose des panneaux solaires



Revenir en haut Aller en bas
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1372
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Dim 22 Juil 2012 - 21:17

Salut Campo,

Bien la vue d'hélicoptère, ça tombe bien je pose mes panneaux demain... ça va être chaud la compette!!!! entre cousins.
Bon travail


_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Lun 23 Juil 2012 - 8:38

Ici l'on prend les mesures pour les 4 panneaux solaires qui font 122x81x3,5cm pour 130Wp
Les trappes de toit ont été répartis de facon à garder la place pour les solaires.

Après le montage des composants il y aura que 45 mm de rajouté par rapport au niveau toit.
Je n'ai pas encore mesuré mais je veux rester en dessous de 3,50m

A l'arrière sur le toit je prévois la place pour le transport de roues, plaques de sable et autre gros objets comme bateaux .

Campo

Revenir en haut Aller en bas
mathbac



Localisation : Haute Savoie
Messages : 659
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Lun 23 Juil 2012 - 13:18

rraallalahh.....ça fait envie....

bravo pour les travaux, c'est super...
Revenir en haut Aller en bas
http://www.lesracam.fr
deniba



Localisation : aube
Messages : 133
Date d'inscription : 02/01/2012

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Lun 23 Juil 2012 - 13:59

j'ai lu partout qu'il faut laisser une lame d'air entre le toit de la cellule et le dessous des panneaux pour une circulation d'air: il me semble que 45mm, c'est juste l'épaisseur d'un panneau ?
Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Lun 23 Juil 2012 - 22:05

C'est une bonne remarque Deniba !

Les solaires font H 35mm
Je fixe avec un profil L alu de 50mm de haut sur les bords des solaires.
et 10mm en dessous (c'est donc une fente d'air de 10mm) et 5 mm au-dessus (protection contre les branches)
Tu vas me dire que sur le toit il y a donc 50mm de hauteur supplémentaire ?
Comme les cornières font +/-5mm je suis donc à 45 mm au-dessus de la caisse !

Je vais essayer de terminer le tout avec un petit spoiler (déflecteur) à l'avant.
Mais je suis en train de mesurer et faire tous les trous pour les vis Parker.
Il y en a beaucoup !

regards Campo
Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Lun 23 Juil 2012 - 22:13

Comme mon menuisier est en congé je m'amuses à faire une armoire moi-même.
J'utilises une porte de caravane Seitz SK5 que je mets en haut dans "la chambre à coucher". Derrière je suis au niveau plafond dans le garage.
La pièce que l'on découpe ce montes dans le cadre. La colle doit encore sécher.






Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Jeu 26 Juil 2012 - 23:32

4x 130Wp 12V Solaire avec spoiler presque terminé





Revenir en haut Aller en bas
gremlins'



Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Ven 27 Juil 2012 - 7:39

du beau travail bien soigné !!!!!!!!!!!!!!!!
bravo Campo

Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1372
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Ven 27 Juil 2012 - 16:56

salut Campo,

Beau travail... deux questions :
- comment connectes-tu les panneaux entre eux???
- comment les fils rentrent-ils dans la cellule...

Voyant la photo, je comprends mieux comment est fixé le spoiler. Bien pensé. Je vais copier pour ne pas me laisser distancer. Je vois que pendant les vacances le laboratoire n'est pas fermé

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Dim 29 Juil 2012 - 20:46

Bonsoir JM

J'ai mis un peu de silicone entre les 2 panneaux et entre toutes les autres lattes.
Je dois dire que cela vibres encore relativement beaucoup quand je pouses le panneau avec mon doit vers le toit.
Avec les 130Wp je parle de 122x80cm. c'est le maximum pour ne pas mettre un angle au millieu entre les panneaux.

Dans ton cas avec les 280Wp je mettrai un L alu tout autour de chaque panneau individuel.

Pour les 2 cable je fais 2 petits trous bounce et la finition c'est sika 221
J'ai coupé la fiche solaire coté cellule. c'est plus fin.
Je vais faire une photo quand je remonte sur le toit.

Campo
Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Sam 4 Aoû 2012 - 22:28

Une photo du passe cable solaire:

Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Sam 4 Aoû 2012 - 22:49

Bionne nouvelle:
Je vais pouvoir avancer plus vite.

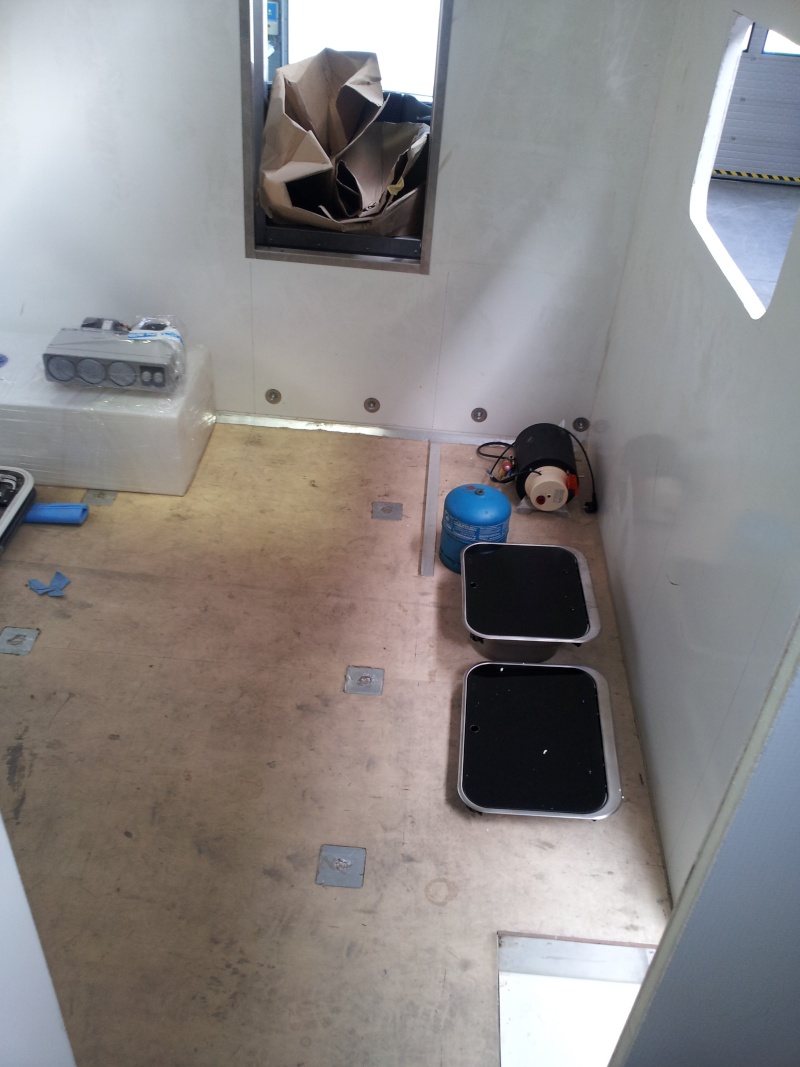

Mon copain artisan menuisier passe pour prendre les dimmensions exactes de modules.
Je lui ai fait le plaisir d'étaler "life" une bonne partie des composants techniques.

et "exactement" à l'endroit ou je vais les fixer !
Il a directement tout compris sans un mot d'explication...













Revenir en haut Aller en bas
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1372
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Dim 5 Aoû 2012 - 7:47

Whoa uoh............... je vois que ça cogite du coté de la Belgique!!!!!!!!!!!!
Bonjour Campo,
Merci pour la photo des panneaux. Pour ma part les fils passeront dans un tube à l'arrière de la cellule pour rentrer au niveau du plancher.
Bonne journée

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Dim 19 Aoû 2012 - 9:36

Je viens de terminer le meuble qui enveloppes la roue de secours.









Et pour ceux qui sont intéressés de voir les aspects technologiques
de passages de fluides à l'intérieur du céramique de chine




Revenir en haut Aller en bas
campo



Localisation : Kortenberg Belgique
Messages : 1048
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Dim 19 Aoû 2012 - 9:54

HAUTEUR de la caisse, j'ai pris les mesures:

Le total fait en état de route 3.460mm au point le plus haut ce qui est le top des panneaux solaires
Les coussins d'air sur position route et le camion vide.

3.415mm pour la caisse et +50mm - 5mm pour les panneaux solaires

Ce qui fait donc comme composition:
H châssis au niveau route: 1175
H faux châssis: 120 mm
Epaisseur plancher +/- 60mm
H intérieure 2000 mm
Epaisseur toit 60mm

Total 3.415 mm + 45mm solaires


Salutations Campo
Revenir en haut Aller en bas
chifon



Localisation : pays de loire angers
Messages : 65
Age : 52
Date d'inscription : 13/09/2011

MessageSujet: Re: TGM 13.290 Campo Tipmatic   Mar 21 Aoû 2012 - 9:50

bonjour Campo , quel beau travail , j ai bien regardé tes photos et j ai quelques questions à te poser .
au sujet de tes toilettes ce sont des thetford aqua magic v ? version bas ,as-tu mis un col de signe (siphon)sur
l'évacuation?
ou as tu trouvé la table avec le pied telescopique ? as tu une adresse ?
merci pour tous ces renseignements
bon courrage
yves
Revenir en haut Aller en bas
