 TGM 13.290 Khronos

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3 ... 9, 10, 11  Suivant
AuteurMessage
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: TGM 13.290 Khronos   Ven 26 Avr 2013 - 23:46

Bonjour,

Porteur 13.290 BB 4X4 empattement 4200 commandé mi décembre 2012, prévisionnel de livraison  mi mars 2013.
Information du jour : livraison prévu le 3 mai 2013 à la concession.
Mettez vos plannings à jour.

_________________
Les CS      Khronos


Dernière édition par cricri1333 le Dim 21 Fév 2016 - 9:20, édité 4 fois
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1384
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 27 Avr 2013 - 7:44

Salut Christian,

Voila des bonnes nouvelles, ton gros "joujou" va enfin être à la maison. Mes félicitations à vous deux
JM

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
mathbac



Localisation : Haute Savoie
Messages : 668
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 27 Avr 2013 - 8:42

Génial, vous devez piétiner d'impatience.

Quelles sont les étapes à partir du 3 mai?

Félicitations.
Revenir en haut Aller en bas
http://www.lesracam.fr
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 6:15

Bonjour,

Le voilà en photo :










_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
G16



Localisation : GRIMBERGEN-BELGIQUE
Messages : 703
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 8:39

Ca commence bien : ils ont collé un autocollant ''touche pas a ca petit con'' sur la commande du 4x4........c'est comme au service militaire... lol!


Et tu n'as pas les grilles de protection de feux avant ?

Que le boulot commence......

Slukes & felcitations avec le (gros ) bébé...

Gerrit

_________________
Gerrit16
Man Tgm 13-280 4x4
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.fuoristrada.be
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 9:19


Citation :
Et tu n'as pas les grilles de protection de feux avant ?

Elles seront montées par l' agence.

L'interdiction 4x4 au ruban adhésif c'est pour les chauffeurs de convoyage. Mais rien ne dit que la fonction n ' a pas été enclenchée.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
mathbac



Localisation : Haute Savoie
Messages : 668
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 9:40

lalalalalalala qu'il est beau cheers

Quelles sont les fonction des boutons que l'on aperçoit sur la 3eme photo. Les deux plus proches des cadrans?

et je suppose que le bouton avec l’icône "trompette " c'est pour les trompes de toit?

Quelles sont les étapes suivantes?
Revenir en haut Aller en bas
http://www.lesracam.fr
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1384
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 11:51

Salut Christian,

Allez tous les deux... au boulot
Bon courage JM

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 17:40


Patience le virtuel 3D ne devrait pas tarder à sortir.
Encore quelques dessins à réaliser pour placer le dernier coffre.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1384
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 17:57

Salut Christian,

Pourrais-tu me donner les dimensions du coffre extérieur sous l'assise de la banquette, ainsi qu'un petit dessin... c'est pour donner des idées à Bernard. Je sais que tu es très occupé........ne joues pas à l'expert de la DREAL
JM bounce

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 18:09

Jean-Marie,

Je n' ai pas de photos de cette partie de la cabine. Je passerai la semaine prochaine sur le camion pour compléter la photothèque.
Patience.

Super JM

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
BIGMAN 33



Localisation : 33380 Biganos
Messages : 77
Age : 65
Date d'inscription : 21/08/2011

MessageSujet: camion    Sam 8 Juin 2013 - 20:57

Bonjour Kros et cricri,

Le début du rêve commence , je vous souhaite qu'il ce réalise plus vite que pour nous ...
Ensuite ballade et grand voyage, à bientôt de le voir équipé et que nous l’arrosions ensemble.

Guy (bigman)
Revenir en haut Aller en bas
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 8 Juin 2013 - 22:15

Citation :
Quelles sont les fonction des boutons que l'on aperçoit sur la 3eme photo. Les deux plus proches des cadrans?

Le premier à gauche correspond au blocage des freins pour le démarrage en cote.
Les suivants, je dois lire le manuel.

Les étapes suivantes : finir les plans de la modification de l 'emplacement du port d'échappement, les coffres extérieurs, les réservoirs,.........etc



_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Jeu 26 Sep 2013 - 18:21

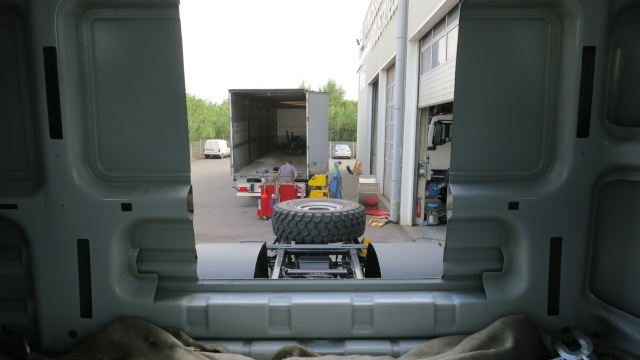

Aujourd'hui visite de la carrosserie où la découpe de la cabine a débuté.
Le travail de découpe est bien réalisé et propre.

Le cadre de renfort a été pré-positionné. Quelques modifications sont nécessaires.
Le plan horizontal et vertical des bleus de châssis MAN de la cabine ne correspondent pas  à la position de la cabine lorsqu'elle est montée sur le châssis. Le cadre de renfort doit être augmenté en épaisseur pour pouvoir absorber les quelques degrés d'écart d'inclinaison. De la sorte le cadre extérieur dans sa hauteur se retrouvera vertical.

La cote de 59 devra être augmentée de quelques millimètres


Quelques vues de la découpe.








_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin


Localisation : 33950 Claouey France
Messages : 1384
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Khronos   Jeu 26 Sep 2013 - 18:27

Salut christian,

Beau travail... Quelles seront les dimensions du passage au final ???

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Jeu 26 Sep 2013 - 18:43


Les cotes du passage :

H = 614mm
L= 525mm

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Marcopolo



Localisation : NANCY
Messages : 244
Age : 58
Date d'inscription : 24/11/2011

MessageSujet: Re: TGM 13.290 Khronos   Jeu 26 Sep 2013 - 23:47

Salut Christian et Karo

Un bon début que ce joli trou !
Pas grave l'inclinaison vis à vis du soufflet parce que de toute manière il lui faudra beaucoup de mou. Je dis cela parce que plus le bord supérieur sera épais, plus la saleté s'y déposera et c'est l'endroit le plus difficile à nettoyer sur nos camions.
Mais bon, c'est du détail.
Penses surtout à de bonnes fixations sur le cadre pour comprimer ultérieurement le joint.
Bon courage et à bientôt pour la suite.

Marc
Revenir en haut Aller en bas
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Ven 27 Sep 2013 - 7:38

Bonjour,

Pour la préparation de cet ouverture nous remercions plus particulièrement :
Marco pour le dossier et toutes les photos de son camion
Jean Marie pour les photos et les multiples comparaisons des différentes ouvertures

et tous les propriétaires de camion que nous avons pu visiter.

Cette ouverture est réalisée par une carrosserie agréée UTAC ce qui permet d'avoir un certificat de carrossage en bon et du forme par rapport à la législation.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
cricri1333
Admin


Localisation : Saint Jean Saint Nicolas 05
Messages : 1463
Age : 60
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Ven 27 Sep 2013 - 13:50

Bonjour,

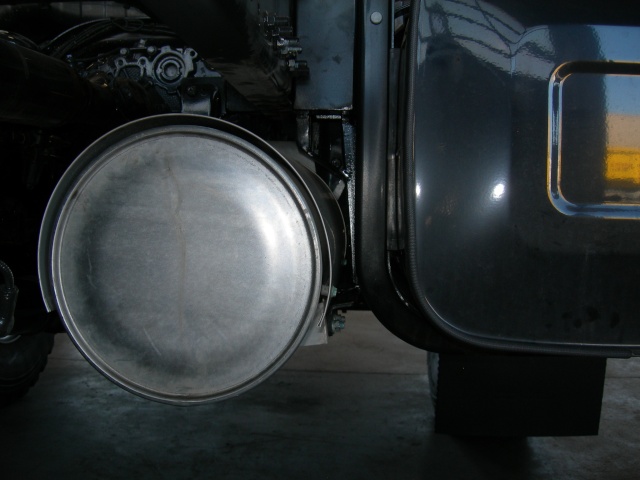

le déplacement du pot d'échappement dans le sens longitudinal (sous le longeron droit du chassis porteur) a été réalisé.
Ce déplacement permet d'avancer le réservoir droit contre l' aile avant et de récupérer un espace derrière le réservoir pour implanter un coffre.
Merci à Marco.





Un réservoir de 300 litres a été ajouté sur la gauche. Le filtre Separ et la vanne 3 voies MAN ont été montés contre la paroi du coffre batterie. La préparation de cet installation avait été dessinée en 3D. Les plans correspondaient à la réalité, le travail de préparation de pose a été facilité.

Tout cet ensemble de modification a été réalisé et bien exécuté par la concession MAN.




_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
campo



Localisation : Kortenberg Belgique
Messages : 1049
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Khronos   Lun 30 Sep 2013 - 20:59

Super travail !
n'oublies pas que l'échange du filtre Separ se par le haut.
Un peu de camouflage de la vanne est peut être possible avec une petite tôle.
Aussi pour éviter que des petits cons te changent de réservoir sans que tu le remarques.

Campo
