 TGM 13.290 Khronos

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3 ... 7, 8, 9, 10, 11  Suivant
AuteurMessage
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 19:40

Bonjour,

Khronos est équipé maintenant de son deuxième porte roue.
Le premier permet de tenir un pneu équipé avec la jante et le second uniquement le pneu.
Les supports peuvent être montés indifféremment à gauche ou à droite grâce à une pièce interface.
Les roues sont montées le plus bas possible pour maintenir un centre de gravité le plus bas possible.



Le palan manuel réalisé avec du matériel de voilier de course et d'escalade. Une seule personne peut manipuler, baisser et lever la roue. C' est léger et efficace.

_________________
Les CS      Khronos


Dernière édition par cricri1333 le Dim 24 Jan 2016 - 7:11, édité 1 fois
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1154
Date d'inscription : 17/07/2014

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 19:47

Re bjr,

Comme tu dis simple et efficace, tu n'auras que peu de poids sur la paroi, bien réfléchi et agencé tu dois être satisfait du montage !
Revenir en haut Aller en bas
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 717
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 20:04

J'aime les solutions KISS....Keep It Simple & Strong...

_________________
Gerrit16
Man Tgm 13-280 4x4
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.fuoristrada.be
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 20:04

Bonjour,

L' ensemble potence support de roue ont bénéficié de l' étude 3D ce qui m' a permis d'optimiser le poids sans négliger la robustesse.
Je vais faire une modification sur le porte pneu ce qui va me faire perdre du poids sur le support du pneu.
Madame ou moi même nous arrivons à manipuler la roue seul. L' expérience de l' escalade/montagne et de la mer réunie a porté ces fruits.
Pour info les poulies multiple en carbone sont de la marque Harken.
On a prévu le baudrier d'escalade et un bloqueur pour les cas difficiles, au cas où.


_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 20:41

Bonjour,

la galerie de toit a été posée ainsi que 3 projecteurs à LED de marque Lazzer.




_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 21:39

Bonjour,

l' ensemble des coffres (alu 20/10) du coté droit et du gauche sont fixés.
Les supports et les coffres vont être démontés pour le cycle sablage/peinture.
Les coffres sont solidaires du châssis du porteur. Ils sont supportés par des L en tube acier de section carré.
Les coffres fixés sur le châssis du porteur permettent de maintenir un centre de gravité bas, d'éviter que les axes du faux châssis reprennent la masse des coffres et les contraintes de cette masse lors des chocs. Coté esthétique c 'est moins élégant que les coffres collés au plancher de la cellule mais par contre tous les éléments MAN fixés sur le châssis du porteur sont visibles et d'entretien plus facile. C'est un choix de conception retenu volontairement. Coté volume des coffres ce que l' on perd en hauteur, on le gagne en profondeur.





_________________
Les CS      Khronos


Dernière édition par cricri1333 le Dim 24 Jan 2016 - 7:23, édité 2 fois
Revenir en haut Aller en bas
http://www.lescs.fr
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 22:21

Bonjour,

le nouveau protège radiateur inter-cooler est venu remplacer celui d' origine d'une résistance bien insuffisante sur les version EuroV.
C'est un ensemble monté avec vis et écrous.
Je n' ai pas jugé utile de monter la barre qui sert de marche pied mais ce montage est toujours possible si le besoin s' en faisait sentir.
Les barres verticales permettent la fixation d'une grille en position basse pour éviter les projections de cailloux en provenance d'autres véhicules.







_________________
Les CS      Khronos


Dernière édition par cricri1333 le Dim 24 Jan 2016 - 7:26, édité 1 fois
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1154
Date d'inscription : 17/07/2014

MessageSujet: Re: TGM 13.290 Khronos   Sam 23 Jan 2016 - 22:23

Super, il à fière allure avec toutes ces pièces surement super étudiées !!
Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Dim 24 Jan 2016 - 8:31

Bonjour,

la BAE d'origine a été remplacé par une nouvelle BAE relevable de la marque WAP distribuée en France par la Sté Traxion en région lyonnaise . Cette nouvelle BAE est homologuée et je l' ai montée conformément aux instructions fournies ce qui garantit l' homologation sur le camion.
A la base j' ai fait une étude 3D à partir des plans 2D d'une BAE vendue par WAP. J' ai eu plusieurs échanges de plans avec le bureau d'études jusqu' à la finalisation et à sa réalisation finale. La BAE recue correspondait aux plans et aucune modification n' a été nécessaire pour son montage.
Le relevage est manuel. Dix manipulations tous les matins permettent une activité physique journalière Very Happy cheers
Dans le tube je stocke le tuyau flexible d'écoulement des eaux noires et grises.





Position basse




Position haute




_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1154
Date d'inscription : 17/07/2014

MessageSujet: Re: TGM 13.290 Khronos   Dim 24 Jan 2016 - 11:07

Salut Cricri,

Belle réalisation !
En plus relevée elle te protège les feux !!  Very Happy Very Happy
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1101
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Khronos   Dim 24 Jan 2016 - 22:48

Bonsoir

Quelle Métamorphose ! Je ne reconnais plus le camion Khronos. Très en équilibre maintenant !

Les sudistes prennent une longueur d’avance pendant que les équipes du Nord sont en Hivernage ou au salon de l’automobile. Solutions efficaces et pas simple comme bonjour



Juste une petite remarque au sujet de la petite étoile sur votre pet.

Vue de derrière c’est presque un Mercédès, enlèves ca…sinon Jean Marie va vous virer du forum.

Salutations Campo

Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Lun 25 Jan 2016 - 8:15

Bonjour,

Tu as raison d’ailleurs entre nous lors des manipulations nous disons "passe moi la croix Merco" pour designer cette piece qui sert a maintenir le pneu en pression sur son support tubulaire.
Je vais demander une derogation a Jean Marie.

Nous nous servons de l’ interieur du pneu de secours pour stocker les sacs ordures menageres en attendant de trouver des poubelles publiques.
Les odeurs nous les laissons a ce de derriere, cool.
Peu  d’espace perdu sur Khronos.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1437
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Khronos   Lun 25 Jan 2016 - 20:33

Messieurs, un peu de sérieux SVP. Cette pièce en étoile fait parti de notre éducation. Sans Merco nos véhicules ne seraient pas si aboutis.

Bravo Cricri de nous montrer les dessous de Khronos. l'ensemble est bien équilibré et je comprends que notre ami belge soit un peu jaloux. J'aime beaucoup ton porte roue, léger, très pratique et simple d'utilisation. C'est bien d'avoir pensé à limiter le poids sur l'arrière.

Amicalement
Jean-Marie

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Mar 26 Jan 2016 - 8:35, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1101
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Khronos   Lun 25 Jan 2016 - 22:47

Very Happy Very Happy Very Happy lol!
Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 15:03

Bonjour,

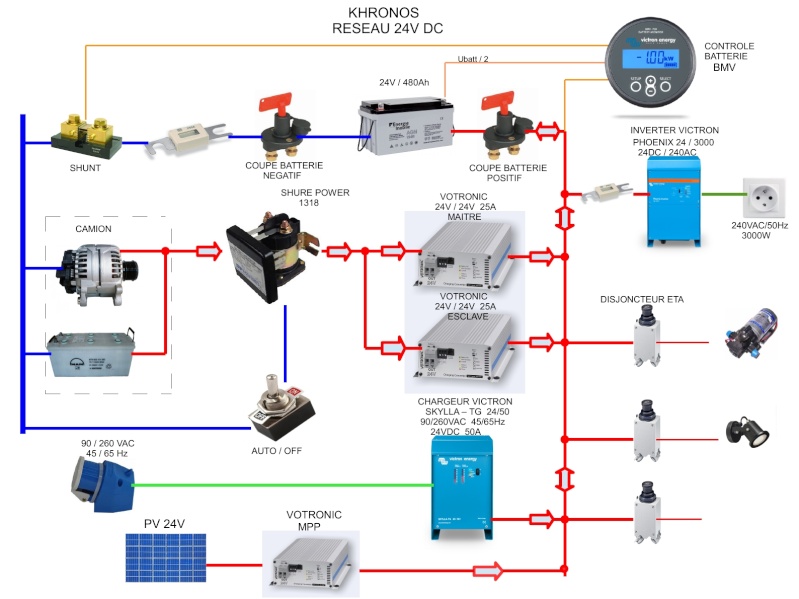

présentation schématique en images du réseau de puissance 24Vdc de Khronos.





_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1154
Date d'inscription : 17/07/2014

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 16:01

Salut Cricri,

Merci pour ce beau schéma et explications !

Deux petites questions pour éclaircir ma lanterne (c'est le cas de le dire !)
- Donc ton Skylla pourra charger à la fois Europe et US 110 v, c'est bien ça ? (pratique !)
- Et les 2 Votronic entre le Shurpower et les batteries cellules: quels est leur rôle exact, l'alternateur ne peut-il pas charger en direct les batteries cellule quand le SP se connecte ?
     C'est une protection et ça donne un "meilleur" courant ?
     Je pense que tu avais du nous expliquer ça à la réunion du Rabbioux, mais la mémoire ... (il y avait je crois ,une histoire que ça ne tire pas trop d'un coup sur l'alter ?)

Merci de tes conseils !  Very Happy
Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1556
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 16:10

Bonjour,

Nicolas a écrit:
Donc ton Skylla pourra charger à la fois Europe et US 110 v, c'est bien ça ? (pratique !)

Ce Skylla est compatible multi continent, multi-pays. C'est très pratique, je n' ai pas besoin de réfléchir avant de brancher la prise sur la nature de la tension sur la prise réseau du fournisseur.
Solution simple et efficace.

Pour le reste des questions je donnerai bientôt des explications dans un autre post.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1154
Date d'inscription : 17/07/2014

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 16:15

Oui c'est top !
Trop tard pour moi du coup j'ai mis un Centaur qui servira que US, et le reste Alter/Quattro
Revenir en haut Aller en bas
Lu04

avatar

Localisation : Belgique Bousval
Messages : 182
Age : 49
Date d'inscription : 27/11/2014

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 16:27

Bonjour,
Excusez mon intrusion cheers

Le nouveau protège radiateur, il est fait par qui? ou alors c'est du sur mesure?

Merci
Revenir en haut Aller en bas
https://www.facebook.com/manmaxlu/?ref=aymt_homepage_panel
Lu04

avatar

Localisation : Belgique Bousval
Messages : 182
Age : 49
Date d'inscription : 27/11/2014

MessageSujet: Re: TGM 13.290 Khronos   Ven 29 Jan 2016 - 16:59

Une autre question pendant que j'y suis Laughing

La distance entre la cellule et les coffres (et réservoirs) me semble grande par rapport à la majorité des camions, je m'inquiète car j'ai moins d'espace et me pose la question de savoir si le basculement de la cellule en OffRoad va pas poser de problèmes

Merci pour l'éclairage de ma lanterne

Luciano
Revenir en haut Aller en bas
https://www.facebook.com/manmaxlu/?ref=aymt_homepage_panel
