 TGA 6x6 BB 33.350 Nico

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1 ... 5, 6, 7 ... 23 ... 41  Suivant
AuteurMessage
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1542
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Ven 11 Sep 2015 - 9:02

Bonjour,

ok, merci.
J' aimerais bien connaitre le type de poste à souder utilisé et voir quelques photos lors d' une soudure.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Ven 11 Sep 2015 - 10:02

cricri1333 a écrit:
J' aimerais bien connaitre le type de poste à souder utilisé et voir quelques photos lors d' une soudure.
Je vais creuser l'affaire !
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 8:25

La suite pour cette semaine: lino/plafond

Pose du lino qui ira sous les meubles






Dans la mini sdb


Pose des profilés pour l'angulation du plafond (tente de toit au dessus)


Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 8:32

Préparation de l'emplacement du réservoir et du passage des gaines techniques de la soute à la partie habitable

Les deux parties rectangulaires sont prises en revers dans la soute: c sera l'attache haute du réservoir, le décalage permettant de le démonter et de le sortir assez facilement si nécessaire (il sera à l'aplomb du montant du coffre extérieur); + simple en cas de fuite ou pour nettoyage efficace.





En bas une des sorties soufflantes du Webasto


Passage gaines tehnique électrique (pour soute et arrivée panneaux solaires), une des sorties de clim, et une Webasto pour l'avant
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 8:35

Les éléments techniques sus-décrits vus de la soute ar:





Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1097
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 9:15

Nico Merci pour les pics !
Cette fois je n'arrives pas a suivre, je ne comprends pas encore bien la position du réservoir d'eau, position clim HB2500? et chauffage air pulsé.
Mais je dois attendre ....

Pour le sol en bois reccouvert de lino.
Un problème est que en cas de fuite/débordement d'eau le plancher en bois aspires trop cette eau.
Essaies de bien siliconer les bords et coins pour éviter la pénétration d'eau dans le plancher et le bois des meubles.

Campo

PS la Clim Dometic HB2500 sera remplacé par une similaire mais plus compacte avec comme nom Freshwell 3000
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 9:30

Salut Campo

Oui je comprends que ce soit un peu fumeux pour situer les éléments; la suite va arriver !
Merci pour l'info clim, si elle sera + compacte c'est parfait
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 10:25

La porte du coffre technique avec deux ouvertures occultables pour que tout respire bien lorsque nécessaire
Campo le réservoir d'eau sera en travers dans l'espace entre la cartouche Sika et la paroi arrière du coffre technique, à l'aplomb du montant (pour pouvoir le sortir)







Gros bouchons plastiques verrouillables (pour la piste)bien hermétiques
Intérieur


Extérieur (il y aura une grille de finition en plus)






Détail des vérins et système fermeture


En position fermée (ils seront peints couleur caisse)




Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 10:28

Comme sur tous les coffres extérieurs de la cellule charnières en alu anodisé (qui resteront non peintes) avec portée tout le long et fonction barrière d'eau





Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 10:46

Préparation technique de la soute





Ce décaissement sera sous la clim: permet de faire 2 grosses trappes ocultatbles pour la respiration extérieure
L'orifice à côté sera l'évac condensats


La clim sera dessus
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 10:50

Préparation circuit d'eau amont du réservoir:

La position du premier filtre au dessus du bloc clim


Avec en dessous un bâti pour enrouleur d'eau + les deux pompes qui sera fixées derrière l'enrouleur




Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 11:03

De l'autre côté de la soute il y aura le ballon d'eau chaude, avec lon bati à adapter: en dessous il y aura le chauffage additionnel





Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 11:09

En dessous du ballon: passages techniques circuit évacuation d'eau (a droite en paroi: gaine chauffage)



La trappe d'accès pour aller sous le bac à douche, les eaux noires et grises arriveront par là aussi


Puis elles plongeront à la verticale vers le réservoir


Petites pièces métalliques pour les accompagner vers le réservoir (métallisées à peindre)




En dessous on arrivera par les deux orifices circulaires


Et elles plongeront dans le réservoir par les passages rectangulaires à droite
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 11:35

Le bac à douche et le support WC/petit meuble sdb qui ira à côté
Nous avons pris l'option d'un bac fabriqué par le carrossier en tôle bien épaisse pour la solidité, avec une bonne inclinaison vers une seule bonde (pour drainage même si camion pas horizontal) et caillebotti en teck pour l'horizontalité
Tout sera démontable et accessible







Passage des éléments cuisine/wc


Passage qui donnera sur l'ouverture prévue en soute


Les deux rectangles découpés sont l'un pour le WC l'autre pour une trappe d'accès techniquefond du meuble sdp


L'ensemble ira là (avec la trappe qui donne en soute au fond)
Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 12:09

Mise en place définitive du support des 6 batteries qui seront à la fois bien maintenues mais pas écrasées, et accessibles facilement pour déconnection aisée







Petite vis silentbloc avant arrière, et sur le haut feuille de maintien caoutchouc pour garder une légère dilatation éventuelle et ne pas blesser le plastique dur de la batterie


Le support amovible extérieur ira comme ceci, avec quelques boulons à enlever pour accès simple aux batteries


Lui aussi a droit aux petites protections caoutchoutées


Petite protection isolante au dessus du "+" au cas ou (en cas de contact avec métal au dessus si choc)


Mise en place test d'une batterie







Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 12:11

Support des chargeurs



Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 12:22

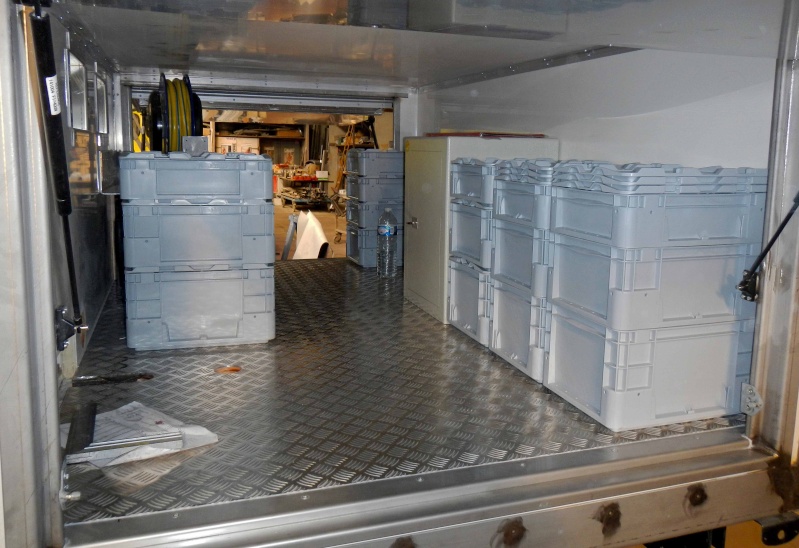

Présentation des éléments de rangements de la soute: à l'arrière coffre fort au milieu, à gauche confection d'un coffre dédié pour bouteilles d'eau minérale, et empilements de caisses plastiques (Prevost) qui seront sur des racks métal (même genre que les batteries en plus léger) pour pouvoir les sortir une par une sans problèmes)
Au dessus il y aura des berceaux pour éléments longs à ranger (clef dynamo, outils à manches ...)





Côté gauche du camion (à gauche place laissée pour ballon et chauffage additionnel)



Revenir en haut Aller en bas
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 14:28

Réponses aux questions précédentes:

- Cricri à propos soudure et préservation panneaux: on me dit que cela ne vient pas du poste utilisé (même si c'est un plus petit) mais surtout ... de l'habitude de l'opérateur ! Voilà, tu es bien avancé comme ça (ils ne veulent pas tout divulguer, ce que je peux comprendre, je les trouve déjà très souples sur la communication)

- Campo pour étanchéité extérieure et pénétration eau entre panneaux et plaques inox: là aussi secret industriel ou presque, ils font d'abord un ponçage spécial, puis un joint spécial, puis un aprêt (spécial aussi !!), puis un reponçage, puis peinture, puis enfin sans obligation un tour de joint à pare-brise
Pour ce dernier ils laissent le choix au client car c'est le plus efficace mais il ne peut pas être peint et cela fait un petit liseré noir (tu verras sur les photos une fois fini, ils vont le faire sur le mien)

- Etanchéité en toiture: même système et à la fin un truc genre goudron à chaud, pas trés esthétique (mais peu de monde verrons le dessus !) mais le plus efficace

Je transmets pour tes conseils lino

Suite sem prochaine !   lol!
Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1542
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 16:57

Bonjour,

tu les remerciera de ma part.
J'espère que te ton coté tu n'auras jamais besoin d'en reparler avec eux ou ton assurance.

Tu pourras leur dire que je connais la température de fusion de l' inox, du gel coat et de la mousse.
Je serais curieux de mettre un coup de caméra thermique infra rouge.

Bonne continuation.

_________________
Les CS      Khronos
Revenir en haut Aller en bas
http://www.lescs.fr
Npcvaudagne

avatar

Localisation : Haute-Savoie
Messages : 1152
Date d'inscription : 17/07/2014

MessageSujet: Re: TGA 6x6 BB 33.350 Nico   Jeu 17 Sep 2015 - 17:03

cricri1333 a écrit:

J'espère que te ton coté tu n'auras jamais besoin d'en reparler avec eux ou ton assurance.
Tu pourras leur dire que je connais la température de fusion de l' inox, du gel coat et de la mousse.
Je serais curieux de mettre un coup de caméra thermique infra rouge.
Je transmettrai !
Je ne suis pas inquiet et je suis dans un rapport de confiance ils connaissent visiblement bien leur métier (ça doit être la déformation professionnelle: en médecine si pas de confiance point de salut !)
Revenir en haut Aller en bas
