MessageSujet: TGM 13.290 Jean-Marie SIMBA   Lun 15 Aoû 2011 - 14:26

Bonjour,

Vous me direz pourquoi un MAN... et bien tout d'abord, pour son image de marque qui en font des véhicules poids lourds 4X4 robustes et fiables. Par ailleurs j'ai des amis qui font le rallye "Dakar" tous les ans sur ces camions. C'est un peu à cause d'eux qui n'ont pas cessé de nous vanter leurs qualités , que mon choix s'est orienté vers un MAN.

Châssis, Moteur, Cabine
- J'ai choisi le modèle TGM 13.290 4x4 BB,
- 13 tonnes de poids total permettra de transporter une charge utile importante pour vivre à bord.
- Le moteur turbo-diesel dernière génération "common rail", régulation électronique d'une puissance de 290CV est suffisant pour un PTAC de 13 tonnes.
-  le  châssis de 3,90m correspond bien à notre projet de préparation d'un camion de voyage au long cours. Il permet d'installer une cellule de 4,40m de long pour une longueur totale hors tout du camion de 7,40m.
- La boîte de vitesse possède 12 rapports automatiques qui améliore le confort de conduite sur les longs trajets, mais la raison principale de ce choix, revient à mon épouse qui souhaite profiter de cet agrément pour conduire le camion. Le rapport de pont est 4.33 afin de tirer un peu long et augmenter la vitesse.
- les jantes sont des roues 10 trous 10,00-20 à cerclage avec clips et goupilles de sécurité. Les pneus sont des Michelins 395/85R20. La suspension est à lames.
- Le choix de la cabine s'est porté sur le modèle "cabine approfondie" qui sera équipée d'une couchette transformable en 2 sièges face à face.

Livraison, Préparation
- Le camion sera équipé de 2 réservoirs de 400 litres chacun assurant une autonomie de 2500 km, d'un réservoir d'eau potable de 300litres,
d'un groupe électrogéne diesel TELAIR 220V / 2500VA et de 2 panneaux solaires de 24V/280W chacun.

Cellule
- La cellule est construite par ORMOCAR en Allemagne. les dimensions extérieures sont : Longueur 4,40m, largeur 2,35m Hauteur 2,05m. L'aménagement intérieur sera conventionnel: Lit permanent 2,00m x 1,40m à l'arrière, coin cuisine, SDB avec douche toilette. Dinette à l'avant pour 4 personnes, passage cabine / cellule avec double portes.

Livraison, Préparation
- La livraison du châssis/cabine est prévue pour la fin septembre 2011, celle de la cellule pour février 2012. l'ensemble de la préparation sera terminée en mars 2013 pour un départ vers l'Afrique du sud en septembre 2013

A bientôt pour plus de détails
Cordialement  Jean-Marie


Dernière édition par Jean-Marie le Ven 30 Nov 2012 - 18:21, édité 5 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 25 Aoû 2011 - 19:03

Salut tout le monde,

La grande nouvelle est que mon camion est en France chez le carrossier Brevet à Bourg en Bresse Viriat. J'ai eu l'occasion de le voir mardi... plutôt de l'apercevoir. En effet Brevet est en train de me faire une porte pour le passage cabine/cellule. Tout l'intérieur est démonté, emmitouflé dans du papier et du film afin de protéger le camion pendant les travaux. Le bac batteries est lui modifié par un montage sur rail, qui permet de le tirer vers l'extérieur et pouvoir vérifier plus facilement les éléments du fond.
Voici les premières photos de la bête.

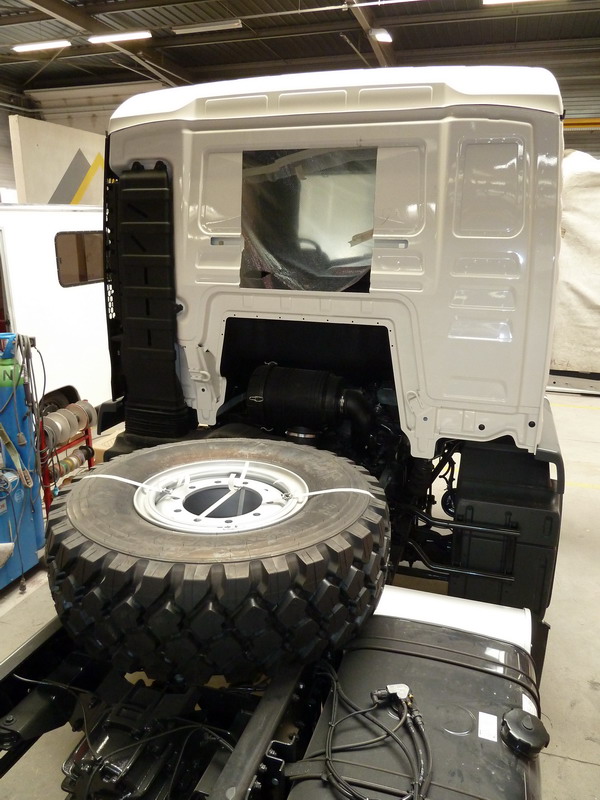

On aperçoit le passage fait dans la cloison arrière de la cabine. Les dimensions maxi sont : 636mm de Haut et 645mm
de large.





C'est fait, j'y ai mis le doigt... je vais y passer le bras.
Cordialement
Jean-Marie


Dernière édition par Jean-Marie le Ven 30 Nov 2012 - 18:23, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 716
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 25 Aoû 2011 - 20:23

ça nous rapelle des souvenirs Rolling Eyes

petit tuyau : inverser les bras des feux arriére , ils sont alors plus haut et moins vulnérable en TT
Revenir en haut Aller en bas
http://www.fuoristrada.be
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 26 Aoû 2011 - 22:53

G16 a écrit:
ça nous rapelle des souvenirs Rolling Eyes

petit tuyau : inverser les bras des feux arriére , ils sont alors plus haut et moins vulnérable en TT

Salut Gerrit,

Nos feux arrières sont encastrés dans les coffres. Comme cela ils sont bien protégés.



CORDIALEMENT
Jean-Marie
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 23 Oct 2011 - 22:43

mathbac a écrit:
il ne manquerait pas des photos plus récentes?

Salut Mathieu,

Le camion est à Bordeaux chez MAN, je l'ai vu vendredi dernier, comme il était coincé entre un fossé plein de flotte et une semie garée dernière, je n'ai pas pu faire de photo. Mise à part la porte pour l'accés à la cellule, le camion n'a pas évolué. MAN Bordeaux me fait les modifs électriques que j'ai demandé... vhf, gps, caméra de recul, boîtier de gonflage, prise frigo, etc... je devrais en prendre livraison vers le 20 novembre. Ensuite c'est un long chemin de préparation, faux chassis, doublage amortisseur AV et AR, Montage de 2 réservoirs de 400 litres chacun, fabrication et montage des coffres arrières, fabrication des réservoirs d'eau potable, grise et noire, montage du groupe électrogéne. Bien sûr il y aura aussi la fabrication de la cellule puis l'aménagement intérieur.
je fournirai des photos au fur et à mesure de la progression du chantier.
Cordialement
Jean-Marie Laughing


Dernière édition par Jean-Marie le Lun 11 Juin 2012 - 17:44, édité 2 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 28 Oct 2011 - 21:47

mathbac a écrit:
bon.....ba........."on va y attendre".... comme on dit par chez moi.

Salut les amis... voilà c'est fait, le camion est à Bordeaux chez MAN. Il devrait y rester 3 semaines pour effectuer les branchements électriques dont j'ai besion... GPS, Caméra de recul, VHF, Frigo, Gonflage, Feux de travail arrière... etc. Voici quelques photos:


La porte de passage cabine-cellule a été faite par le carrossier Brevet à Bourg en Bresse... beau travail


Le tableau de bord a été démonté pour accés aux branchements électriques... c'est un peu plus compliqué que le Mog. J'ai préféré confier ce travail à des pro.


Autre vue du tableau de bord, ça ressemble à un tableau de bord d'Airbus.


C'est parti pour de long mois de galère avant de pouvoir mettre les roues dans le sable d'Afrique
Cordialement
Jean-Marie Laughing

Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 25 Nov 2011 - 21:51

Salut à tous,

Comme convenu voici une photo de l'avancement des travaux de préparation de mon TGM. On peut voir le montage du Boitier de commande du système de Gonflage/Dégonflage Téléflow et de la VHF Yaesu. L'intrégration est parfaite. La modif a été faite par un technicien de chez MAN Bordeaux .... un peu de pub ne peut pas nuire. Tous les branchements électriques sont terminés.
Cordialement
Jean-Marie Laughing
[img][/img]


Dernière édition par Jean-Marie le Ven 25 Nov 2011 - 23:02, édité 2 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 25 Nov 2011 - 21:54

bonsoir

le travail est propre et bien fait...........bravo au technicien ,et pratique à utiliser !!! cheers
christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 4 Déc 2011 - 21:51

Salut tout le monde,

Dernière nouvelle, c'est fait le TGM est à la maison... des photos quand la météo sera meilleure. Les premières impressions sont bonnes. La boîte de vitesse automatique à 12 rapports est d'une très grande souplesse, le camion atteind la limite de 90 Km/h en quelques secondes. Pour un habitué d'Unimog, la position de conduite de la cabine avancée est un peu déroutante, surtout pendant les manoeuvres. Après une bonne prise en main, ça devrait rouler.
Je serai au Salon Nautique à Paris Mardi 6 Décembre pour la journée.
Cordialement
Jean-Marie33 Laughing
Revenir en haut Aller en bas
http://www.desert-aventure.com
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 716
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 11 Déc 2011 - 21:57

Jean-Marie ,

j'ai lu que tu va chercher " en vitesse" ta cellule chez Ormocar le 29.
Quid de la fixation pour ton retour. Vont il déjà la boulonner ou va tu sangler la boite pour le retour ( c'est pas a coté de la porte hein )


Salutations

Gerrit
Revenir en haut Aller en bas
http://www.fuoristrada.be
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 13 Déc 2011 - 7:56

G16 a écrit:
Jean-Marie ,

j'ai lu que tu va chercher " en vitesse" ta cellule chez Ormocar le 29.
Quid de la fixation pour ton retour. Vont il déjà la boulonner ou va tu sangler la boite pour le retour ( c'est pas a coté de la porte hein )


Salutations

Gerrit

Salut Gerrit,

Je vais chez Ormocar avec un camion plateau DAF. La cellule sera sanglée sur le plateau. Mon copain Guy sera avec moi, comme cela nous conduirons à 2 chauffeurs. Non ce n'est pas la porte à côté, il y a 2 fois 1150km ... Il va y avoir du sport, nous voulons être rentrés pour faire la fête (de plus on ne roule pas le WE en France et en Allemagne)
Ensuite la cellule sera posée sur des poutres en bois, les travaux d'aménagements pourront commencer. Pendant ce temps le copain chaudronnier/soudeur et moi-même vont préparer le chassis (Montage des doubles amortisseurs, des réservoirs de 400 litres de Go, fabrication des coffres, installation du Groupe Télair, etc...)
Cordialement
Jean-Marie Laughing
Revenir en haut Aller en bas
http://www.desert-aventure.com
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 716
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 13 Déc 2011 - 14:22

comme quoi que l'aventure et les défis on les trouves partout Very Happy

Revenir en haut Aller en bas
http://www.fuoristrada.be
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 22 Déc 2011 - 13:22

G16 a écrit:
comme quoi que l'aventure et les défis on les trouves partout Very Happy


Salut Gerrit,
C'est sur que les défis, on les trouve partout... Tiens en voilà un autre.... Ma cellule ne sera pas prête pour le 29 décembre mais livrable mi-janvier 2012... Omocar est en retard... Conséquence : comme je suis en Afrique du Sud du 10 Janvier au 8 Février, je prendrai livraison de la cellule aux environs de mi-Février. Et voilà un mois de retard sur le planning Rolling Eyes
Cordialement
Jean-Marie Laughing
Revenir en haut Aller en bas
http://www.desert-aventure.com
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 716
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 22 Déc 2011 - 16:41

Pas facile les planning Sad Sad

Moi je vais chez Ormocar demain , récuperer mon MAN avce la moitié des choses qui ne sont pas faits , mais bon on va bien trouver qq pour faire le reste de travaux .

Salutations
Revenir en haut Aller en bas
http://www.fuoristrada.be
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 29 Fév 2012 - 22:13

Salut à tous,

Voici le film de la livraison de ma cellule :
Rendez-vous chez Ormocar le Mardi matin 21 février, chargement de la cellule sur le DAF dans l'après-midi. Retour Bordeaux le Jeudi 23 février à 07h00. Voici quelques photos :





Déchargement de la cellule chez le meunuisier à Gujan-Mestras au Bassin d'Arcachon.





Pas facile de rentrer, heureusement on a un pro à la manoeuvre.

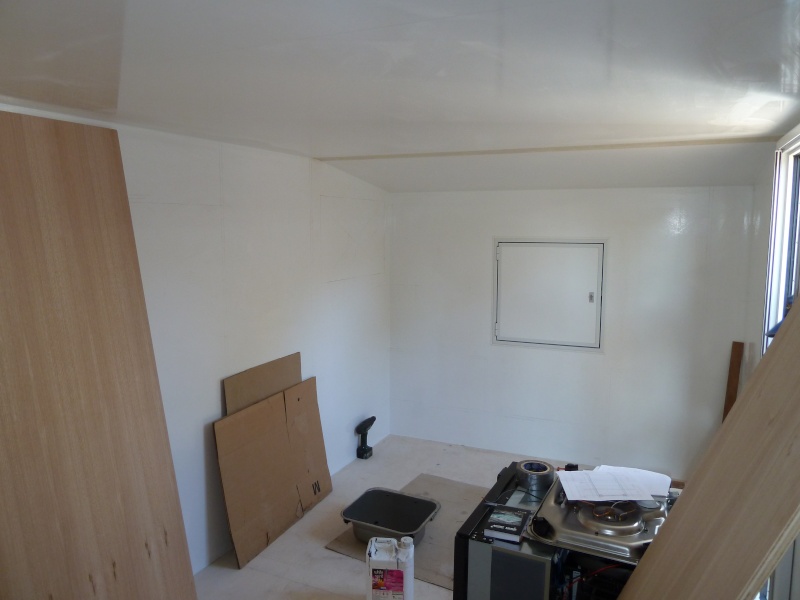

On a commencé les travaux (traçage, découpe de la première cloison (premier battement de coeur)





La construction de la cellule est à la hauteur de la réputation d'Ormocar... beau travail. Bizarrement depuis lundi dernier je suis très occupé. Le traçage des aménagements et de la position des cloisons est un travail important pour la suite des travaux. mais aussi cheminement des fils électriques, des tuyaux d'eau... etc. Il y a beaucoup de choses à penser pendant la construction, sûr que c'est une aventure passionnante.
Cordialement
Jean-Marie Laughing Laughing Laughing


Dernière édition par Jean-Marie le Jeu 1 Mar 2012 - 19:00, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1542
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 29 Fév 2012 - 22:50

Jean Marie,

Belle réalisation.
je vois que le frigo est déjà en place.
Je vais pouvoir passer boire le pastis.

Christian.
Revenir en haut Aller en bas
http://www.lescs.fr
mathbac

avatar

Localisation : Haute Savoie
Messages : 680
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 1 Mar 2012 - 9:44

Super; en effet belle cellule.

je suppose que c'est vous qui allez faire les découpes et la pose des ouvrants.

n’hésites pas à nous faire un reportage pas à pas.



Revenir en haut Aller en bas
http://www.lesracam.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1430
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 1 Mar 2012 - 10:15

Salut,

Merci pour vos encouragements... pendant les travaux je mettrai des photos pour vous faire participer à la construction.
Prochaine étape, la semaine prochaine je récupère le faux chassis qui sort de la galvanisation.

Oui Mathieu, c'est nous qui allons poser les fenêtres KCT et les panneaux Lewmar. On vous donnera toutes les petites astuces. Nous travaillons avec l'aide technique de KCT, d'ORMOCAR, de Campo pour le chauffage et le circuit d'eau et de Cricri pour l'électricité (sans faire de Pub) mais aussi avec toutes les bonnes volontés du forum

Cordialement
Jean-Marie Laughing Laughing Laughing
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1097
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 1 Mar 2012 - 20:28

Felicitations Jean Marie !

Une très belle realisation.
Raccontes nous une fois ta philosophie au sujet de la forme aérodynamique à l'avant.

Campo

Revenir en haut Aller en bas
G16

avatar

Localisation : GRIMBERGEN-BELGIQUE
Messages : 716
Date d'inscription : 18/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 1 Mar 2012 - 21:18

Alléz , un belle séance de meccano/lego/ikea/mr bricolage peut commencer et au plus que ça prends forme au plus qu'on a envie de partir.......


Salutations et bon amusement

Gerrit

Revenir en haut Aller en bas
http://www.fuoristrada.be
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA

Revenir en haut Aller en bas

TGM 13.290 Jean-Marie SIMBA
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 12Aller à la page : 1, 2, 3 ... 10, 11, 12  Suivant
 Sujets similaires
-
» jean-marie fouilleul
» folk nylon jean-marie Fouilleul
» Jean marie ecay
» Livre de Jean-Marie Périer
» Aquitania - Jean Marie Bousquet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
