cricri1333
Admin


Messages : 1593
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 14 Aoû 2012 - 19:00

mathbac a écrit:


le choix du convertisseur et chargeur séparé vs tout-en-un c'est fait par rapport à quels critères?

merci

Dans le cas du boitier tout en un la simple panne te prive de la totalité des fonctions. Pour palier a une simple panne il faudrait ajouter un système redondant ce qui entraine des boitiers supplémentaires, plus de câblage,...etc.

Dans le cas présent avec deux boitiers bien distinct, la simple panne permet de toujours avoir un système opérationnel en attendant une réparation.

Pour répondre à la question "Par rapport à quels critères?" : C'est l' étude d'une architecture de système électrique de puissance et de ses redondances qui en final te donne les critères du choix. L'architecture d'un système électrique de puissance correspond à un certain type de mode de vie, des générateurs installés sur le porteur, des contraintes thermiques, des contraintes temporelles du temps de charge des batteries,....etc.


Cordialement
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 16:23

Salut les amis,

Voici un grand moment dans le programme de préparation de mon camion.... L'installation de la cellule sur le camion. Tout c'est bien passé, il faisait beau ce qui nous a mis du baune au coeur.
1ère étape, montage de la cellule sur le faux chassis.
[Vous devez être inscrit et connecté pour voir ce lien]

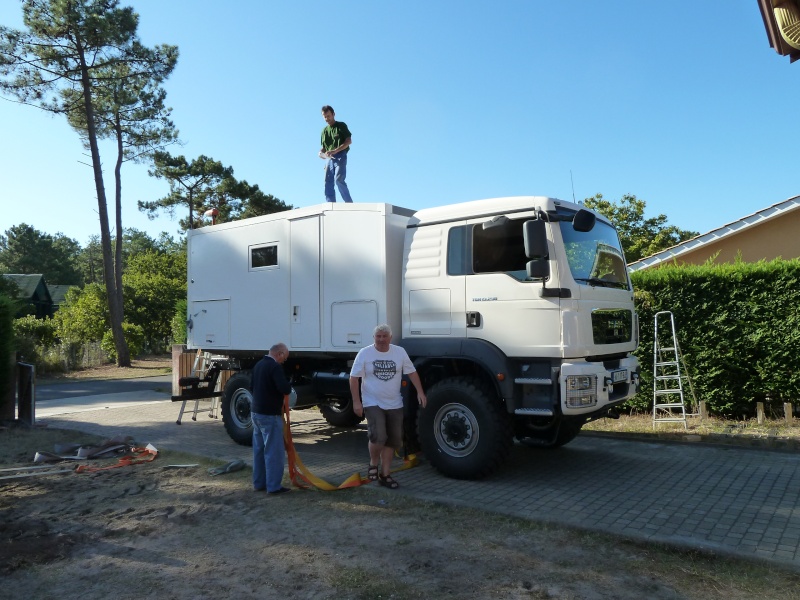

2ème étape, Montage de la cellule/faux chassis sur le chassis camion
[Vous devez être inscrit et connecté pour voir ce lien]

3ème étape, Voici le look du camion, bien sur les coffres, les réservoirs de gasoil seront montés au fure et à mesure de la fabrication.
[Vous devez être inscrit et connecté pour voir ce lien]

Qui gagnera au sprint, Campo ou Jean-Marie... les paris sont ouverts



_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 20:45

Bonjour Jean Marie !

Quelle beauté et quelle ligne ...

(Streamliner, any vehicle shaped to be less resistant to air)

Mes félicitations sincères !

Campo Basketball
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 686
Age : 41
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 20:50

classe!!!!!!

bel ensemble en effet, ça me fait rever Wink


j'ai une question du coup bounce

tu a des inserts dans le plancher pour fixer la cellule sur le faux chassis?
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 20:58

Salut à Tous,

Merci pour votre soutien... mais n'en jetait pas trop, il me reste encore beaucoup de travail dont l'électricité qui est un morceau de choix.

Une autre bonne nouvelle... Guy33 vient d'obtenir sa carte grise VASP, 3 places, 10T à vide, 13 T de PTAC. Il va se consacrer aux finitions (peinture, phares longue portée, etc)

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 21:25

mathbac a écrit:
classe!!!!!!

bel ensemble en effet, ça me fait rever Wink


j'ai une question du coup bounce

tu a des inserts dans le plancher pour fixer la cellule sur le faux chassis?

Salut Mathieu,

La cellule est fixée par 14 boulons japy de 12 (avec un carré sous la tête ce qui évite au boulon de tourner au serrage) avec écrous nylstop. A la fabrication du faux chassis, un profilé en U est soudé entre les nervures des deux cotés du chassis, ce qui permet de boulonner la cellule. mais à la fabrication du plancher de la cellule il faut prévoir d'insérer deux poutres en bois très dur (dans mon cas, 100x50mm) sur toute la longeur de cellule. J'espère que c'est clair autrement je te ferai un shéma.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 686
Age : 41
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 21:39

je vois bien pour les renforts dans le plancher de la caisse et les profilés sur le faux chassis, mais comment fais tu pour le serrage?

tu as insérer les boulons japy à travers le plancher depuis l'int de la cellule, et tu as posé la cellule pil-poil au dessus des trous pré percés dans les profilés du faux chassis?



Revenir en haut Aller en bas
bucephale4x4

avatar

Localisation : France
Messages : 225
Age : 67
Date d'inscription : 31/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 22:54

Jean-Marie a écrit:
Salut à Tous,

Merci pour votre soutien... mais n'en jetez pas trop, il me reste encore beaucoup de travail dont l'électricité qui est un morceau de choix.


Bravo Jean Marie, bel ensemble bien compact et profilé. Il reste en blanc? C'est plus facile pour le faire couleur zébré. Ce sera mieux en Namibie.
Je suppose que les photos suivantes seront à propos d'un mini test en terrain dans le bassin.
Bon courage pour l'électricité, sans doute va-tu faire appel a des compétences belges... (humour).
Amicalement
Marc
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 2 Oct 2012 - 23:00

mathbac a écrit:
je vois bien pour les renforts dans le plancher de la caisse et les profilés sur le faux chassis, mais comment fais tu pour le serrage?

tu as inséré les boulons japy à travers le plancher depuis l'int de la cellule, et tu as posé la cellule pil-poil au dessus des trous pré percés dans les profilés du faux chassis?




Mathieu,

Oui j'ai inséré les boulons japy à travers le plancher depuis l'int de la cellule.

J'avais demandé à Ormocar de repérer l'exact position des deux poutres insérées dans le plancher. Après la livraison de la cellule la première chose que j'ai fait et de tracer au sol les poutres et les traverses du faux chassis. Donc lorsque l'on a posé la cellule les trous près percés dans le profil en U se sont retrouvés exactement dans l'axe des deux poutres. Nous avons fait les perçages par le dessus du plancher qui sont tombés pile dans l'axe des poutres. En suite à l'intérieur de la cellule j'ai fait des lamages de dia 30mm et de 6mm de profondeur pour que la tête des boulons soit insérée dans le plancher, car le revêtement du sol sera collé sur le plancher et il ne faut pas que les têtes de boulons déplacent. cheers sunny Laughing

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 3 Oct 2012 - 21:09

bucephale4x4 a écrit:
Jean-Marie a écrit:
Salut à Tous,

Bravo Jean Marie, bel ensemble bien compact et profilé. Il reste en blanc? C'est plus facile pour le faire couleur zébré. Ce sera mieux en Namibie.
Je suppose que les photos suivantes seront à propos d'un mini test en terrain dans le bassin.
Bon courage pour l'électricité, sans doute va-tu faire appel a des compétences belges... (humour).
Amicalement
Marc

Salut Marc,
Merci pour les compliments. C'est toujours un plaisir de te lire. Oui le camion va rester blanc, on verra plus tard si je trouve un "good deal"... C'est sur que lorsque le camion serra immatriculé les premiers essais se feront sur les pistes du coin.
Tu as l'air de bien t'amuser avec tes copains kanak.
Bonjour à ton épouse. sunny

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 26 Nov 2012 - 17:38

Bonjour,

Voici deux photos pour vous faire voir que je ne me suis pas endormi !!!!!

Vue du montage du réservoir d'eau potable en inox traité "alimentaire". le réservoir de 300 litres est divisé en 3 compartiments avec trappe de nettoyage.

[Vous devez être inscrit et connecté pour voir ce lien]

Cette vue montre le support des 4 batteries fabriqué en cornière d'alu. Les batteries seront sécurisées par des sangles. Un plancher viendra au dessus des batteries pour les protéger et pour récupérer l'espace de rangement du dessus.

[Vous devez être inscrit et connecté pour voir ce lien]


_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 5 Déc 2012 - 8:03

Jean-Marie a écrit:
Bonjour,

Vue du montage du réservoir d'eau potable en inox traité "alimentaire". le réservoir de 300 litres est divisé en 3 compartiments avec trappe de nettoyage.


Bonjour Jean Marie !

Est ce que tu nous raccontes quelques chose au sujet du "traiement alimentaire" du réservoir ?
Et est ce qu'il est interdit de boire de l'eau provenant d'un réservoir "non traité" ?

Merci Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 5 Déc 2012 - 11:43

campo a écrit:
Jean-Marie a écrit:
Bonjour,

Vue du montage du réservoir d'eau potable en inox traité "alimentaire". le réservoir de 300 litres est divisé en 3 compartiments avec trappe de nettoyage.


Bonjour Jean Marie !

Est ce que tu nous raccontes quelques chose au sujet du "traiement alimentaire" du réservoir ?
Et est ce qu'il est interdit de boire de l'eau provenant d'un réservoir "non traité" ?

Merci Campo

Salut Campo,

Je ne pouvais pas tout te dire du premier coup... Tu sais bien que le Pastis/Ricard est bien meilleur quand l'eau est de haute qualité...

Plus sérieusement : mon carrossier fabrique des cuves alu et inox puis il les fait traiter par la société DBP Aquitaine (il y a une succursale à Lyon) qui fait du dégraissage, décapage et passivation des réservoirs inox d'eau potable et de lait. L'un de leurs clients est Nestlé. [Vous devez être inscrit et connecté pour voir ce lien]
Mon réservoir d'eau potable de 300 litres est en inox. Pour le rendre "alimentaire" cette boite a appliqué son traitement pour un prix raisonnable (120€)... je pense qu'il est important pour la conservation de l'eau dans des zones chaudes et humides (c'est une sécurité supplémentaire dans le circuit d'eau) d'avoir l'intérieur du réservoir débarrassé de tous résidus de soudure. De plus il est impératif d'avoir accés à l'intérieur du réservoir par des trappes pour permettre le nettoyage régulier du réservoir.

Pourquoi les français n'aiment pas l'eau.... parce que ça rouille tout......... Bonne journée

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Ven 1 Mar 2013 - 21:38, édité 4 fois
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 7 Déc 2012 - 20:45

Salut tout le monde,

l'installation de mon réservoir d'eau potable est terminé. Les tests d'étanchéïté sont concluants... pas de fuite... ouf je me sens rassuré. Sur le coté droit de la photo, vous pouvez voir la jauge d'une technologie datant de quelques milliers d'années... BC. Les batteries sont sanglées sur leur support. Sur la gauche, le tuyau supérieur est la mise à l'air libre, celui du dessus est le tuyau de remplissage.
[Vous devez être inscrit et connecté pour voir ce lien]

Pour les envieux, voici les détails
[Vous devez être inscrit et connecté pour voir ce lien]


_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Ven 7 Déc 2012 - 20:49, édité 1 fois
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 18 Déc 2012 - 13:46

Salut tout le monde,

Voici le montage de la barre anti-encastrement (Pommier) repliable vers le haut au moyen d'une petite centrale hydraulique actionnant deux vérins..
Barre en position basse
[Vous devez être inscrit et connecté pour voir ce lien]

On voit bien le boitier contenant la centrale hydraulique / moteur électrique 24V et les deux vérins
[Vous devez être inscrit et connecté pour voir ce lien]

Barre en position haute, l'angle de sortie sera d'environ 45°
[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Le boitier de commande se trouve dans la cabine à côté du siège chauffeur. le maniement est très simple et rapide. Plus de main sale et de risque de male au dos.


_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
heroeslegend

avatar

Localisation : grenoble
Messages : 33
Age : 51
Date d'inscription : 15/12/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 18 Déc 2012 - 17:57

Bonjour Jean-Marie,
trés belle réalisation, par contre un petit truc me chagrine, le boitier de commande est fixé au châssis et il passe légèrement sous la cellule, lors de croisement de pont cela ne risque pas de coincé.
xavier
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 18 Déc 2012 - 18:07

heroeslegend a écrit:
Bonjour Jean-Marie,
trés belle réalisation, par contre un petit truc me chagrine, le boitier de commande est fixé au châssis et il passe légèrement sous la cellule, lors de croisement de pont cela ne risque pas de coincé.
xavier

Bonjour Xavier,
Bien vu pour le boitier... effectivement c'est un détail qui m'a échappé lors de la récupération du camion. Je vais démonter le boitier pour mettre la centrale hydraulique dans le coffre latéral arrière. Encore un chantier supplémentaire à gérer.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Jeu 20 Déc 2012 - 7:27, édité 1 fois
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 19 Déc 2012 - 22:13

Bonjour Jean Marie

Belle avancement des travaux. cheers
N'oublie pas de te reposer un instant à côté du sapin de noël et de manger un morceau de buche
avec probablement un moelleux régional comme accompagnement.

Est-ce que tu prévois le montage d'un porte vélo/moto sur les 2 extensions rectangulaires ?
Et quid crochet de remorque ?

Salutations Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mer 19 Déc 2012 - 22:25

campo a écrit:
Bonjour Jean Marie

Belle avancement des travaux. cheers
N'oublie pas de te reposer un instant à côté du sapin de noël et de manger un morceau de buche
avec probablement un moelleux régional comme accompagnement.

Est-ce que tu prévois le montage d'un porte vélo/moto sur les 2 extensions rectangulaires ?
Et quid crochet de remorque ?

Salutations Campo

Salut Mister Campo,
Pas le temps de se reposer... Un certain cricri est en déplacement du coté de Bordeaux pour faire le cablage électrique de mon beau camion !!! Nous progressons rapidement... le circuit de puissance 24V est bien avancé. Demain je fais des photos.

Oui je pense monter un porte vélos et bien sur un crochet de remorquage.


_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 20 Déc 2012 - 21:59

Jean-Marie a écrit:

Pas le temps de se reposer... Un certain cricri est en déplacement du coté de Bordeaux pour faire le cablage électrique de mon beau camion !!! Nous progressons rapidement... le circuit de puissance 24V est bien avancé. Demain je fais des photos.

Oui je pense monter un porte vélos et bien sur un crochet de remorquage.


Maintenant cela va avancer comme Speedy Gonzales avec un spécialiste génial en électrique dans le coin.
Sauf si il vient se reposer après des longs séjours à l'étranger.
Non je crois qu'il est plus tôt dans sa période productive cheers
Fait attention quand même il n'a plus beaucoup de sous ....

Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 20 Déc 2012 - 22:54

Salut Campo,

Comme tu peux voir, nous avançons rapidement... il faut dire qu'il y a le spécialiste qui pense beaucoup et les petites mains qui produient.

[Vous devez être inscrit et connecté pour voir ce lien]

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA

Revenir en haut Aller en bas

TGM 13.290 Jean-Marie SIMBA
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 12Aller à la page : Précédent  1, 2, 3 ... 5, 6, 7 ... 10, 11, 12  Suivant
 Sujets similaires
-
» jean-marie fouilleul
» folk nylon jean-marie Fouilleul
» Jean marie ecay
» Livre de Jean-Marie Périer
» Aquitania - Jean Marie Bousquet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
