Jean-Marie
Admin


Messages : 1452
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 21 Juin 2012 - 18:31

cricri1333 a écrit:
Bonjour Jean Marie,

Cette partie de la directive de la réception à titre isolé doit elle etre appliquée dans ton cas ?

4.1. Les parties situées à proximité des sièges ne doivent comporter ni aspérité dangereuse, ni arête vive. Les
bords des éléments environnant les places assises lors des déplacements du véhicule doivent avoir un rayon de
courbure d'au moins 3,2 mm ou être recouverts de matériaux absorbant l'énergie.

Super aménagement et bien vu les réglettes du Papy dans les angles pour les fils électriques.
Beau boulot. Il me tarde de venir sur le Bassin. Papy ne doit pas avoir le temps d'aller taquiner la loubine.

Cordialement.

Salut Chris,

Non cette directive ne me concerne pas car il n'y a pas de siège passager dans la cellule, je pense que cette directive est plutôt pour les camping car classiques avec des sièges pivotants autorisant le transport de passagers.

Demain je vais chercher mon pied de table chez Acastillage Diffusion La Teste du Buch... J'en ai bien vu un à section carrée sur une photo de BK... c'es un modèle télescopique électrique 12/24V de chez Kent Marine.... attention le prix... mon choix s'est porté sur un modéle télescopique en alu et manuel.
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 24 Juin 2012 - 8:51

Bonjour et bon dimanche,

Voici le fruit du travail d'hier samedi.
Le montage des supports de réservoirs (400 litres chacun) déportés vers l'extérieur pour être alignés avec le flanc du pneu.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

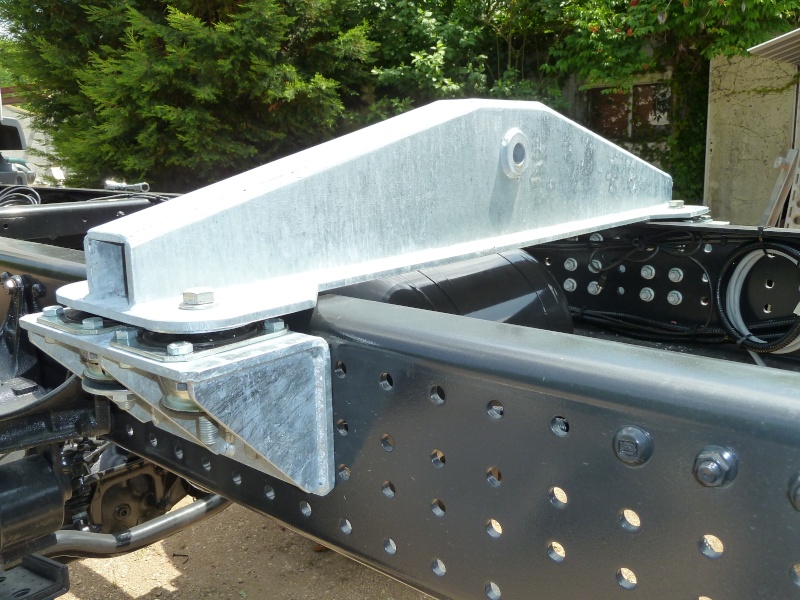

Montage des supports de traverse arrière qui fera pivot avec le faux chassis (point arrière de la fixation 3 points)

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

La semaine prochaine : montage des amortisseurs.
Ah ces retraités, ils foutent rien ! ! ! !


_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 24 Juin 2012 - 9:09

Bonjour Jean Marie !

Très bien travaillé hier cheers

Donc 2 x 400 litres ... pourquoi autant ?

Est-ce que tu ne déplaces pas les 2 bonbonnes d'air de l'arrière
vers l'en dessous du bac à batteries.
Moi j'ai fait ça en copiant Luc pour mettre mon réservoir gris et noir
dans le châssis à l'arrière.


Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 24 Juin 2012 - 10:41

Salut Campo,

Comme tu peux le voir, le chantier a mis longtemps à démarrer mais maintenant ça avance bien.
Pourquoi 800 liltres de GO ??? Lors de mes 10 ans de balades avec l'Unimog, il nous est arrivé de ne pas trouver de GO à l'escale du soir et d'avoir à faire 100 km Aller et Retour pour faire le plein. Donc je pense qu'il faut avoir une autonomie de 2000 à 2500 km pour pouvoir traverser un pays où il y aurait une pénurie de GO... bien sur c'est valable en Afrique et peut-être en Amérique du Sud ( Peut-être Moustache pourrait nous donner son expérience )

Non je ne déplace pas les deux bouteilles d'air car sous le bac batterie, il y a le groupe électrogène.
Le réservoir des eaux grises est installé coté gauche derrière le réservoir de GO. C'est le même montage que le TGM de Guy33, je crois qu'il y a une photo sur la présentation de camion.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 24 Juin 2012 - 10:49

Merci pour la réponse !

Est-ce que le "pack" de fixation 3 points TGM que tu utilises est du sur mesure ou à commander dans le commerce.
Ou est-ce que l'on peut placer une commande à Bordeaux ?

Le faux châssis restera probablement fabrication individuel.

Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 24 Juin 2012 - 11:04

campo a écrit:
Merci pour la réponse !

Est-ce que le "pack" de fixation 3 points TGM que tu utilises est du sur mesure ou à commander dans le commerce.
Ou est-ce que l'on peut placer une commande à Bordeaux ?

Le faux châssis restera probablement fabrication individuel.

Campo

Oui, c'est du sur mesure, il serait possible d'acheter le "pack" de supports à Bordeaux ( 2 supports Avant équipés chacun avec un gros silenbloc, 2 supports double silenblocs pour l'arrière y compris la traverse pour l'articulation du balancier du faux chassis) Option Galvanisation à chaud. pour plus d'info contactes moi en MP

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
maitada01

avatar

Localisation : ain
Messages : 113
Age : 68
Date d'inscription : 21/08/2011

MessageSujet: L'alignement des réservoirs ?   Lun 25 Juin 2012 - 20:59

Bonjour Jean-Marie

Citation :
Le montage des supports de réservoirs (400 litres chacun) déportés vers l'extérieur pour être alignés avec le flanc du pneu

peux-tu m'expliquer le pourquoi de ces pièces de déport pour l'alignement ?

cordialement

Daniel
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 26 Juin 2012 - 7:27

maitada01 a écrit:
Bonjour Jean-Marie

Citation :
Le montage des supports de réservoirs (400 litres chacun) déportés vers l'extérieur pour être alignés avec le flanc du pneu

peux-tu m'expliquer le pourquoi de ces pièces de déport pour l'alignement ?

cordialement

Daniel

Salut Daniel,

Les réservoirs ne sont pas assez larges pour venir s'aligner avec les flancs extérieurs des pneus, ce qui est la limite des barres anti-encastrements. Donc nous avons mis un tube de 100mm entre le support du réservoir et le chassis du camion. Regarde le camion de GUY33. On voit très bien que tout les réservoirs sont alignés et que la plaque de protection alu sert aussi de barre anti- encastrement.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Sam 30 Juin 2012 - 22:56

Salut Tout le monde,

Voici le fruit de mon travail du samedi... montage du deuxième amortisseur arrière Proflex. Prochaine étape je monte les avants.

[Vous devez être inscrit et connecté pour voir ce lien]

Fixation haute des deux amortisseurs

[Vous devez être inscrit et connecté pour voir ce lien]

Fixation basse... le support d'origine a été remplacé par un nouveau support permettant l'installation de deux amortisseurs.

[Vous devez être inscrit et connecté pour voir ce lien]

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 9 Juil 2012 - 22:07

Salut tout le monde,

Voici une nouvelle étape dans l'aménagement de la cellule..... Pose de la première fenêtre KCT. Rien de bien compliqué mais il faut faire un travail de traçage et de préparation très miticuleux. Voici quelques photos.

[Vous devez être inscrit et connecté pour voir ce lien]

Vue intérieure de l'ouverture dans le panneau. Le laminé vert a été posé avant la découpe.

[Vous devez être inscrit et connecté pour voir ce lien]

Le cadre de la fenêtre est monté à blanc pour vérifier l'équerrage et le niveau

[Vous devez être inscrit et connecté pour voir ce lien]

Vue intérieure du cadre de la fenêtre avant collage définitf.

[Vous devez être inscrit et connecté pour voir ce lien]

Découpe et montage de la 2ème fenêtre coté dinette

[Vous devez être inscrit et connecté pour voir ce lien]

J'attends le Sikaflex pour le collage (normalement prévu pour cette semaine)

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Sam 14 Juil 2012 - 19:09, édité 1 fois
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Ven 13 Juil 2012 - 21:59

Salut tout le monde,

Voici quelques photos du travail de ces derniers jours :

Pose du laminé vert dans le coin cuisine.

[Vous devez être inscrit et connecté pour voir ce lien]

Vue du coin couchage et ouverture de la troisième fenêtre.

[Vous devez être inscrit et connecté pour voir ce lien]

Vue des placards en bout de lit et aperçu de la cuisine.

[Vous devez être inscrit et connecté pour voir ce lien]

Prochaine étape : pose définitive des fenêtres.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Sam 14 Juil 2012 - 19:10, édité 1 fois
Revenir en haut Aller en bas
gremlins'

avatar

Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Sam 14 Juil 2012 - 10:00

bonjour Jean-Marie

beau travail !!!!!!!!!
elles sont vraiment bien ces fenêtres.....
Christian
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Sam 14 Juil 2012 - 19:25

Merci Christian,

Enfin un qui suit et qui ne ronfle pas...
Oui ces fenêtres sont de très bonne qualité. Comme je l'ai écris, il faut être méticuleux dans la pose et bien respecter la procédure de montage (notamment les produits employés). Comme ce sont des fenêtres à projection, la DREAL demande de poser une étiquette dans la cabine avec le texte suivant "vérifier la fermeture des fenêtres avant le départ". Je ferai un résumé de la pose des fenêtres sur demande si quelqu'un est intéressé.
Bonnes vacances et bon week end

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1124
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Sam 14 Juil 2012 - 21:32

Bonjour Jean Marie,

Merci de nous informer sur les KCT.
Comment est-ce que tu fixes la fenêtre ?

Et la fente entre la fenêtre et la découpe (légèrement trop grande) est ce que tu as mis une mousse isolante.
C'est un de mes soucis je réfléchis sur l'injection d'une mousse (comme sur les fenêtres de maison) par
quelques petits trous fermables avec pastilles.

J'ai le même problème sur quelques trappes et portes

Bonne continuation ! Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Sam 14 Juil 2012 - 22:17

Salut Campo,

Dans le montage KCT, le cadre de la fenêtre se monte par l'intérieur. En concéquence la découpe intérieure du panneau est plus grande que celle extérieure, ce qui fait que la partie avant du cadre repose sur la peau extérieure du panneau. Le tout est collé au Sikaflex. Un dessin valant mieux que toutes les explications... je te fais ça dans les minutes qui suivent.

Et voilà le dessin

Fichiers joints
Croquis KCT.pdf
Vous n'avez pas la permission de télécharger les fichiers joints.
(24 Ko) Téléchargé 2 fois
Croquis.pdf
Vous n'avez pas la permission de télécharger les fichiers joints.
(24 Ko) Téléchargé 60 fois

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
cricri1333
Admin
avatar

Localisation : Saint Jean Saint Nicolas 05
Messages : 1593
Age : 61
Date d'inscription : 08/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 8:37

bonjour,

on apercoit meme quelques fils electrique sur les photos pour prise, eclairage,....

_________________
Les CS      Khronos
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 10:23

Salut Chris,

Oui effectivement, on a passé quelques fils. Pour aller plus loin, on attend un expert!!! Les travaux avancent bien coté cellule et coté porteur. Le camion devrait être immatriculable en Octobre 2012...

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
mathbac

avatar

Localisation : Haute Savoie
Messages : 686
Age : 41
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 10:44

les travaux sont réalisés avec un professionnalisme digne des meilleures boites.

L'ensemble est vraiment sympa.

Pour les fenetres ça me rappelle la pose des baies Sein..tz, mais la qualité des fenetres n'est pas la meme, ça se voit à l'oeil!

Tu aménages ta cellule à l'air libre ou dans un atelier?


encore bravo.


Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 11:07

Salut Mathbac,

L'avantage de travailler avec des amateurs éclairés, c'est que l'on n'est pas spécialement pressé. Donc on prend notre temps. Il faut dire que mes 2 copains chaudronnier et menuisier sont des artistes...

Oui la cellule est dans le jardin derrière la maison. Regardes les photos de la mise en place de la cellule par un élévateur sur les pages précédentes. C'est sur que l'on aurait été mieux dans un garage... mais ce n'est pas un gros problème car l'atelier est juste à quelques mètres. Et puis c'est bien connu, au Bassin d'Arcachon il fait toujours beau.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 15:18

Salut Moustache,

Merci pour ton message. Oui j'ai fait installer la moustiquaire de porte d'entrée KCT par Ormocar avant la livraison de la cellule. Je pense que c'est un système indispensable pour se protéger des moustiques. c'est une très bonne idée. le fonctionnement est des plus simples et la qualité irréprochable.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1452
Age : 69
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 17 Juil 2012 - 21:40

Salut tout le monde,

mon projet avance bien... aujourd'hui montage des fenêtres. Super tout c'est bien passé... un peu d'angoisse car pour la première fois j'utilisé un pistolet à air pour répandre le sika. C'est très pratique et les cordons sont plus réguliers que faits avec un pistolet manuel. Voici quelques photos prises après la pose des fenêtres.

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Prochaine étape, découpage des ouvertures pour installation des panneaux de toit.

_________________
Jean-Marie [Vous devez être inscrit et connecté pour voir cette image] Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA

Revenir en haut Aller en bas

TGM 13.290 Jean-Marie SIMBA
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5 ... 10, 11, 12  Suivant
 Sujets similaires
-
» jean-marie fouilleul
» folk nylon jean-marie Fouilleul
» Jean marie ecay
» Livre de Jean-Marie Périer
» Aquitania - Jean Marie Bousquet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
