 TGM 13.290 Jean-Marie SIMBA

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant
AuteurMessage
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 15 Juil 2012 - 15:18

Salut Moustache,

Merci pour ton message. Oui j'ai fait installer la moustiquaire de porte d'entrée KCT par Ormocar avant la livraison de la cellule. Je pense que c'est un système indispensable pour se protéger des moustiques. c'est une très bonne idée. le fonctionnement est des plus simples et la qualité irréprochable.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 17 Juil 2012 - 21:40

Salut tout le monde,

mon projet avance bien... aujourd'hui montage des fenêtres. Super tout c'est bien passé... un peu d'angoisse car pour la première fois j'utilisé un pistolet à air pour répandre le sika. C'est très pratique et les cordons sont plus réguliers que faits avec un pistolet manuel. Voici quelques photos prises après la pose des fenêtres.





Prochaine étape, découpage des ouvertures pour installation des panneaux de toit.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 17 Juil 2012 - 22:58

Bonjour Jean Marie,

Pas moyen de te ratrapper cheers . Il me manque un ami chaudronier et mon ami menusier est au Maroc avec son TGM.
Mon autre ami est dans le grand Nord en train de faire quelques km.
Nous on continue le travail. .. mais j'ai déja planifié un break d'un WE vers la fin aout.

Merci pour les détails KCT. C'est quand même tout à fait spécial. Et comme Moustache nous expliques aussi trèeeeeeees fiable.

Allez ... je vais encore essayer vous publier une photo d'aujourd'hui.
Mes respects mon Colonel ! Le vin étant tiré, il faut le boire...

Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Dim 22 Juil 2012 - 22:39

Salut les experts,

Montage et positionnement du réservoir de GO 400 litres coté droit, du pôt déchapement déplacé vers l'arrière et d'un réservoir extérieur additionnel d'eau propre (pour se laver les mains, la vaisselle, les légumes... etc.


_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 7:06

bien pensé le réservoir d'eau extérieur !!!!

Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 21:22

Salut,

l'eau sera réchauffée par le pot d'échappement, donc utilisable pour certaines taches ménagères. cela nous évitera de prélever l'eau du réservoir principale.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 21:58

Salut

C'est un magnifique réservoir en inox.
Est ce que tu va le peindre et la superstructure reste blanc ?


Campo
Revenir en haut Aller en bas
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:02

bonsoir Jean Marie

as tu quelques photo de détails de ta porte moustiquaire ?
surtout de l' encadrement et de la façon dont il est fixé.
merci

Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:14

Voici le travail de la journée. Pose des panneaux de toit.

1ère étape : Traçage et perçage avec le gabarit



2ème étape : découpage des coins avec une scie cloche



3ème étape : découpage du panneau à la scie sauteuse (lame longue, dent moyenne)



4 étape : Pose du cadre du panneau Lewmar avec collage au Sika plus vis inox.

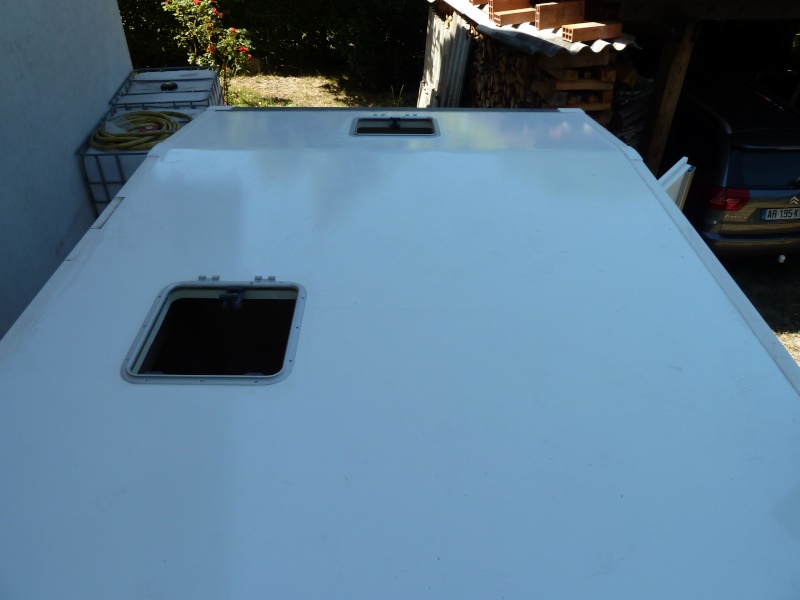

Une vue d'hélicoptère pour faire voir à Campo que je le talonne de près...



Et pour finir fenêtres et panneaux de toit posés...



Les panneaux solaires seront posés plus tard quand la cellule sera sur le camion.




_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Ven 1 Mar 2013 - 21:20, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:19

Salut Campo,

Le réservoir d'eau est en inox, il sera brossé mais pas peint. Le réservoir de gasoil est en alu, le revêtement blanc que tu vois sur la photo, est une protection plastique qui sera retirer après les travaux. il ne sera pas peint et restera couleur alu brossé.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Mar 24 Juil 2012 - 6:33, édité 2 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
campo

avatar

Localisation : Kortenberg Belgique
Messages : 1056
Age : 55
Date d'inscription : 21/08/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:25

Bonjour Jean Marie.

Moi je n'ai pas collé (silicone) les panneaux de toit mais j'ai juste mis un ruban mousse.
C'est plus facile pour enlever dans le cas où et cela ne vieillit pas autant que le silicone.
Par contre j'ai "fermé" les bords de l'isolation avec une petite couche de silicone que j'ai fait sécher.

Beau travail avec ton super gabarit.
Je suis contant d'avoir mis un "grand" 62x62cm dans la chambre à coucher qui restes quand même un tout petit box de 2,0m x 1,4 m x1,0m de haut pour 2 personnes.


@Gremlins*Christian
Ou en est tu avec ton projet. Est ce que tu est en congé ?

salut Campo
Revenir en haut Aller en bas
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:30

Salut Christian,

Je ne sais pas comment la moustiquaire a été monté par Ormocar. Ce que je sais, c'est qu'il y a une espèce de boite en bas et en haut du cadre pour recevoir la partie coulissante du rideau. c'est un peu difficile à expliquer. je te ferai des photos.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 23 Juil 2012 - 22:49

Bonsoir Campo,

j'ai monté les deux panneaux lewmar qui sont des 44 x 44 cm avec du mastic silicone Sika comme je l'ai fait dans le temps sur mon voilier. Après 15 ans de bons et loyaux services le silicone des panneaux et des pare-brises n'avait pas bougé. Aujourd'hui les produits sont encore de meilleure qualité. je ne suis inquiet.


_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 24 Juil 2012 - 14:45

bonjour à tous

@ Jean-Marie : je veux bien voir les photo...merci !

@ Campo : notre projet avance bien.maison vendue , tous mes jouets vendus (automobiles ...) , reste à vendre mon cabinet et nous sommes libre !!!!!!!!!!!!!!!!

bonne journée
Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 24 Juil 2012 - 18:06

salut Gremlins christian,

Ok pour les photos, mais pas avant vendredi soir.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 2 Aoû 2012 - 8:25

Salut Christian Gremlins,

Ensemble avec Cricri, nous avons regardé la moustiquaire de KCT... difficile de faire une photo du montage. Apparament la fixation basse du cadre est une boîte incluse dans le plancher dans laquelle coulisse le rideau... pas moyen de prendre une photo qui parle, les balais nous empêchent de voir le système.
La fixation haute du cadre se fait par 2 vis. l'ensemble est monté au Sika. Tu devrais contacter KCT et leur demander une doc.

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par Jean-Marie le Ven 10 Aoû 2012 - 8:32, édité 1 fois
Revenir en haut Aller en bas
http://www.desert-aventure.com
gremlins'

avatar

Localisation : continent Nord-américain
Messages : 242
Age : 55
Date d'inscription : 17/11/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Jeu 2 Aoû 2012 - 8:27

salut Jean Marie

je vais contacter KCT .
merci
bonne continuation dans tes travaux
Christian
Revenir en haut Aller en bas
http://cisco-road-trip.t15.org/
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Lun 13 Aoû 2012 - 22:16

Salut,

Voici mon compartiment électrique en construction. Le chargeur de batterie et le convertisseur sont fixés sur les cloisons renforcées par une tôle d'alu. On peut voir aussi le régulateur solaire et les coupe-batteries. Il me reste à monter le relais de puissance Sure power omnidirectionnel. Sur la gauche une cloison sera monté pour séparer le compartiment électrique de celui de l'eau ( filtre primaire, pompe, vase d'expension, cumulus ). mon projet avance bien malgré que tout le monde soit en vacances....


_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
mathbac

avatar

Localisation : Haute Savoie
Messages : 674
Age : 40
Date d'inscription : 12/09/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 14 Aoû 2012 - 16:27

bel avancement en effet,

le choix du convertisseur et chargeur séparé vs tout-en-un c'est fait par rapport à quels criteres?

merci
Revenir en haut Aller en bas
http://www.lesracam.fr
Jean-Marie
Admin
avatar

Localisation : 33950 Claouey France
Messages : 1397
Age : 68
Date d'inscription : 05/07/2011

MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA   Mar 14 Aoû 2012 - 16:47

mathbac a écrit:
bel avancement en effet,

le choix du convertisseur et chargeur séparé vs tout-en-un c'est fait par rapport à quels criteres?

merci

Salut Mathieu,

En effet le choix du chargeur indépendant du convertisseur est une question de sécurité. En cas de panne j'aurai toujours un des deux systèmes qui fonctionnera. L'inconvénient de cette solution est d'être plus onéreuse et plus encombrante. Laughing

_________________
Jean-Marie Laughing Un TGM 13-290
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
http://www.desert-aventure.com
Contenu sponsorisé




MessageSujet: Re: TGM 13.290 Jean-Marie SIMBA

Revenir en haut Aller en bas

TGM 13.290 Jean-Marie SIMBA
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant
 Sujets similaires
-
» jean-marie fouilleul
» folk nylon jean-marie Fouilleul
» Jean marie ecay
» Livre de Jean-Marie Périer
» Aquitania - Jean Marie Bousquet

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Mantruck-Aventure :: Groupe Mantruck-Aventure :: Présentez votre MAN, le modèle, les options-
Sauter vers:
